Kuinka kylmämuovattu teräspurin voi parantaa aurinkorakenteiden lujuutta, tehokkuutta ja kestävyyttä

Aurinkoasennusjärjestelmiin ja nykyaikaisiin teräsrunkoprojekteihin,Energet SolartarjoaaKylmämuovattua terästä purlinratkaisuja, jotka on suunniteltu yhdistämään rakenteellinen tehokkuus, mittatarkkuus, korroosionkestävyys ja joustava räätälöinti. Tarkkuuskylmävalssauksella valmistettuja C- ja Z-muotoisia profiileja käytetään laajalti toissijaisina kantavina elementeinä aurinkosähkörakenteissa ja teräsrakennuksissa.

Kylmämuovatut teräsorret ovat tärkeässä roolissa kuormien siirtämisessä, ensisijaisten rakenneosien yhdistämisessä ja aurinkosähkömoduuliryhmien tukemisessa. Perinteisiin kuumavalssattuihin komponentteihin verrattuna kylmämuovauksen avulla valmistajat voivat luoda optimoituja poikkileikkausmuotoja tehokkaalla materiaalinkäytöllä ja tarkoilla mitoilla. Aurinkoenergiaprojekteissa sopivan teräslaadun, profiilimittojen, pinnoitteen, jännevälin ja asennustavan valinta on olennaista rakenteen pitkän aikavälin suorituskyvyn kannalta. Tämä opas selittää kuinka kylmämuovatut orret toimivat, niiden pääsovellukset, tärkeät tekniset tiedot, valmistusnäkökohdat ja käytännön asennuksen varotoimet. Siinä hahmotellaan myös, kuinka räätälöidyt orreratkaisut voivat tukea erilaisia ​​projektiympäristöjä, mukaan lukien maahan asennetut aurinkovoimalat, kattosähköjärjestelmät, aurinkoautokatokset ja teollisuuden teräsrakenteet.

Sisällysluettelo

1. Mikä on kylmämuovattu teräspurline?
2. Kuinka kylmämuovattu teräspurin toimii?
3. Mitkä ovat tärkeimmät edut?
4. Mitä teknisiä tietoja ostajien tulee ottaa huomioon?
5. Missä sitä käytetään?
6. Kuinka se on valmistettu?
7. Mitä tulee ottaa huomioon asennuksessa?
8. Kuinka sinun pitäisi valita oikea purlin?
9. Usein kysytyt kysymykset

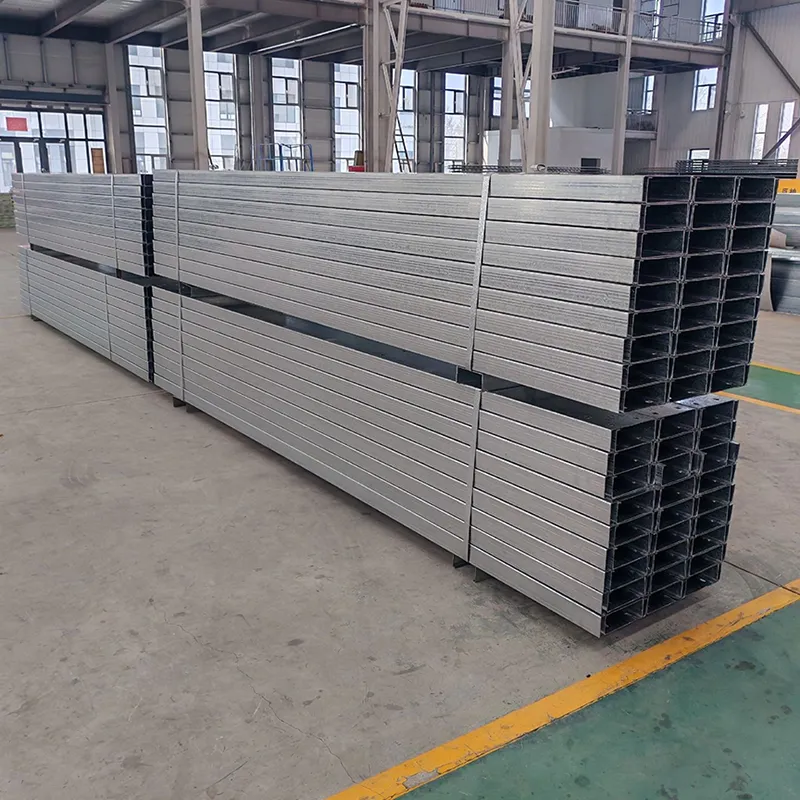

Mikä on kylmämuovattu teräspurline?

Kylmämuovattu teräsorre on rakenneteräsosa, joka valmistetaan muotoilemalla teräsnauhaa tai -levyä tietyksi poikkileikkausprofiiliksi huoneenlämpötilassa. Yleisiä profiileja ovat C- ja Z-muotoiset profiilit. Muovausprosessi luo kevyen rakenneosan, jolla on korkea lujuus-painosuhde ja yhtenäinen geometria.

Aurinkosähköasennusjärjestelmissä orre toimii yleensä toissijaisena rakenneosana. Se auttaa yhdistämään ensisijaiset palkit ja muut tukikomponentit samalla kun se tarjoaa vakaan pinnan aurinkomoduuliryhmien kiinnittämiseen. Tämä tekee orren geometriasta, materiaalin lujuudesta, liitossuunnittelusta ja korroosiosuojauksesta tärkeitä näkökohtia järjestelmäsuunnittelussa.

Toisin kuin kuumavalssatut rakenneosat, jotka muodostetaan korkeissa lämpötiloissa, kylmämuovattuja profiileja valmistetaan kuumentamatta koko teräsprofiilia korkeaan muovauslämpötilaan. Jatkuva rullamuovaus voi siten tarjota toistettavat mitat, tarkat profiilit ja tehokkaan materiaalin käytön.

Kuinka kylmämuovattu teräspurin toimii?

Orren ensisijainen rakenteellinen tarkoitus on jakaa kuormat tuettujen osien ja päärakennerungon välillä. Aurinkoasennusrakenteessa kuormitukset voivat johtua aurinkosähkömoduulien painosta, tuulenpaineesta, lumesta, kunnossapitotoimista ja muista projektin suunnittelussa määritellyistä ympäristöolosuhteista.

Poikkileikkauksen geometrialla on suora vaikutus siihen, kuinka teräsosa käyttäytyy näiden kuormien alla. C- ja Z-profiilit voivat tarjota hyödyllistä taivutuskestävyyttä pitäen samalla teräksen suhteellisen tehokkaana. Oikein suunnitellut liitokset siirtävät sitten voimia orien, palkkien, pilarien, kannattimien ja moduulia tukevien komponenttien välillä.

Tästä syystä orreja ei tule valita pelkästään mittojen tai hinnan perusteella. Rakennelaskelmissa tulee ottaa huomioon projektin jänneväli, odotetut kuormat, teräslaatu, liitosmenetelmä, taipumavaatimukset ja sovellettavat tekniset standardit.

Mitkä ovat tärkeimmät edut?

Kylmämuovattuja profiileja käytetään yhä enemmän, kun rakenteellinen tehokkuus, toistettava valmistus ja räätälöinti ovat tärkeitä. Aurinkoasennussovelluksissa useat ominaisuudet tekevät niistä erityisen hyödyllisiä.

• Tehokas rakennegeometria:C- ja Z-profiilit voivat tarjota hyödyllistä kantavuutta säilyttäen suhteellisen pienen rakenteellisen painon.
• Mittojen johdonmukaisuus:Automaattinen rullan muotoilu ja tarkkuusleikkaus auttavat säilyttämään profiilin mitat ja reikien sijainnin.
• Materiaalitehokkuus:Optimoidut poikkileikkaukset voivat vähentää tarpeetonta materiaalin käyttöä, kun ne on suunniteltu oikein.
• Joustava räätälöinti:Pituus, leveys, korkeus, paksuus, reiät ja profiilikokoonpanot voidaan mukauttaa projektin vaatimuksiin.
• Korroosiosuojaus:Kuumasinkityt ja sinkki-alumiini-magnesiumpinnoitteet voivat tarjota paremman suojan ulkokäyttöön.
• Asennuksen yhteensopivuus:Tarkasti sijoitetut reiät voivat yksinkertaistaa liitoksia kannattimilla, pulteilla ja muilla rakenneosilla.

Ostajille nämä edut voivat edistää ennakoitavampaa valmistusta ja asennusta, etenkin kun orret on integroitu standardoituihin aurinkosähköasennusmalleihin.

Mitä teknisiä tietoja ostajien tulee ottaa huomioon?

Erittelyvaatimukset vaihtelevat rakennelaskelmien ja projektiolosuhteiden mukaan. Tyypillisiä parametreja Energet Solarin orreratkaisuille ovat seuraavat:

Näitä lukuja tulee käsitellä saatavilla olevina tuotevaihtoehtoina eikä hankekohtaisten rakennelaskelmien korvikkeena. Sopiva profiili on aina vahvistettava todellisten suunnittelukuormien ja sovellettavien standardien mukaan.

Missä sitä käytetään?

Kylmämuovatut orret voivat palvella monia rakennesovelluksia, koska niiden profiilia ja mittoja voidaan mukauttaa erilaisiin suunnitteluvaatimuksiin. Aurinkoenergiateollisuudessa yleisiä sovelluksia ovat:

1. Maahan asennettavat aurinkovoimalat:Orret voivat muodostaa osan toissijaista tukirakennetta suurille aurinkosähköryhmille.
2. Katon aurinkosähköjärjestelmät:Ne voidaan liittää kattoasennusrakenteisiin, joissa tarkat mitat ja hallittu rakennepaino ovat tärkeitä.
3. Aurinkovoimaiset autokatokset:Orret voivat tukea katto- ja aurinkosähkömoduuleja samalla kun ne integroidaan palkkien ja pylväiden kanssa.
4. Teollisuuden teräsrakennukset:Ne voivat toimia toissijaisina rakenneosina teräsrunkorakenteessa.
5. Räätälöidyt teräsrakenteet:Projektikohtaiset profiilit voidaan valmistaa piirustusten ja suunnitteluvaatimusten mukaan.

Varsinainen käyttökohde tulisi määrittää rakennesuunnittelun perusteella eikä pelkästään tuotteen mittojen perusteella. Tuuli, lumi, seismiset olosuhteet, jänneväli, liitännän yksityiskohdat ja asennusympäristö voivat kaikki vaikuttaa vaadittuun spesifikaatioon.

Kuinka se on valmistettu?

Luotettava valmistusprosessi on välttämätön, koska pienet mittavaihtelut voivat vaikuttaa kokoamiseen ja liitäntätarkkuuteen suuressa aurinkosähköasennuksessa. Nykyaikaisessa tuotannossa yhdistyvät yleensä jatkuva muovaus, automaattinen leikkaus, lävistys, tarkastus ja pintakäsittely.

Energet Solar käyttää orreiden valmistuksessa kylmävalssausmuovausta, automatisoitua lävistystä, laserleikkausta ja pintakäsittelyprosesseja. Sen tuotantokapasiteettiin kuuluu yli 40 tuotantolinjaa, jotka tukevat sekä vakio- että räätälöityjä tuotantovaatimuksia.

Valmistuksen työnkulku voi yleensä sisältää:

• Teräsnauharaaka-aineiden valinta ja tarkastus.
• Jatkuva kylmävalssaus määritellyksi C- tai Z-profiiliksi.
• Tarkka lävistys vaaditun reikäkuvion mukaan.
• Tarkka leikkaus määrättyihin pituuksiin.
• Pintakäsittely, kuten kuumasinkitys tai ZAM-pinnoitus.
• Mittojen ja pinnoitteiden tarkastus.
• Pakkaus ja valmistelu kuljetukseen.

Suurissa aurinkosähköprojekteissa tuotannon johdonmukaisuus on erityisen tärkeää, koska satojen tai tuhansien rakenneosien on ehkä toimittava yhdessä asennuksen aikana.

Mitä tulee ottaa huomioon asennuksessa?

Jopa hyvin valmistettu orre voi kohdata suorituskykyongelmia, jos se asennetaan tai sitä muutetaan paikan päällä väärin. Rakennussuunnitelmaan tulee siksi sisällyttää useita käytännön näkökohtia.

Noudata suunniteltua jänneväliä

Älä ylitä suunniteltua asennusväliä yksinkertaisesti vähentääksesi rakenneosien määrää. Liiallinen jänneväli voi lisätä taipumaa ja rakenteellista rasitusta tuulen tai lumikuorman vaikutuksesta.

Vältä hallitsematonta leikkaamista ja poraamista

Satunnaisleikkaus, poraus tai taivutus voi muuttaa suunniteltua poikkileikkausta ja heikentää rakenneosaa. Kaikki tarvittavat muutokset tulee vahvistaa projektin insinööriltä tai valmistajalta.

Suojaa Pintapinnoite

Vältä tarpeettomia iskuja ja naarmuja kuljetuksen ja asennuksen aikana. Jos pinnoite vaurioituu, on noudatettava asianmukaisia ​​korjaustoimenpiteitä paikallisen korroosion rajoittamiseksi.

Harkitse vedenpoistoa

Ulkona olevia teräsosia ei saa asentaa siten, että muodostuu tarpeettomia vettä kerääviä alueita. Oikea vedenpoisto auttaa vähentämään pitkäaikaista kosteusaltistusta ja tukee pinnoitteen kestävyyttä.

Tarkasta korkean korroosion ympäristöt

Projektit, jotka sijaitsevat lähellä rannikkoa tai korkean kosteuden ja teollisuusympäristöissä, voivat vaatia tehostettua korroosiosuojausta ja määräaikaistarkastuksia. Pinnoitejärjestelmä tulee valita todellisen ympäristöaltistuksen mukaan.

Kuinka sinun pitäisi valita oikea purlin?

Sopivan orren valinta vaatii muutakin kuin profiilimittojen vertailua. Ammattimaisen hankintaprosessin tulisi yhdistää materiaalierittelyt rakenteellisiin vaatimuksiin ja ympäristöolosuhteisiin.

• Määritä suunnittelukuormat:Määritä tuuli-, lumi-, seisminen, kuollut kuormitus ja muut asiaankuuluvat projektikuormat.
• Vahvista rakenteellinen jänneväli:Määritä tarvittava etäisyys tukiosien välillä.
• Valitse teräslaatu:Valitse sopiva laatu lujuusvaatimusten ja sovellettavien standardien perusteella.
• Valitse profiili:Vertaa C- ja Z-konfiguraatioita rakennelaskelmien ja liitäntävaatimusten mukaan.
• Määritä pinnoite:Harkitse HDG:tä tai ZAM:ia ympäristöaltistuksen ja odotettujen käyttöolosuhteiden mukaan.
• Vahvista reikäkuviot:Tarkka reikien välinen etäisyys on tärkeää tehokkaan asennuksen kannalta kannattimien ja liittimien avulla.
• Tarkista valmistuskyky:Varmista, että toimittaja pystyy ylläpitämään mittojen yhdenmukaisuutta vaaditulla tilavuudella.
• Tarkista mukautusasetukset:CAD-pohjainen tuotanto voi auttaa sovittamaan yhteen projektikohtaiset mitat ja yhteystiedot.

Työskentely kokeneen kanssakylmämuovattu teräsorren valmistajavoi yksinkertaistaa eritelmien tarkistusta, räätälöintiä, tuotannon koordinointia ja teknistä tukea suurille projekteille.

Miksi valmistuksen laadulla on merkitystä aurinkosorreille?

Aurinkoasennusjärjestelmät ovat alttiina ulkoolosuhteille useiden vuosien ajan, joten rakenneosat tarvitsevat tasaisen geometrian ja asianmukaisen korroosiosuojauksen. Valmistuksen laatu vaikuttaa suoraan siihen, voidaanko yksittäiset orret koota tehokkaasti ja toimiiko valmis rakenne suunnitellusti.

Energet Solar yhdistää raaka-aineiden hallinnan, kylmävalssauksen, automatisoidun lävistyksen, mittatarkastuksen, pinnoitteen tarkastuksen ja lopullisen pakkaamisen osana tuotantoprosessiaan. Yritys tarjoaa myös myyntiä edeltävää suunnittelukonsultointia, tuotannon seurantaa ja myynnin jälkeistä teknistä tukea räätälöityihin projekteihin.

Kansainvälisille ostajille tämä koko syklin lähestymistapa voi olla hyödyllinen, kun projektit vaativat erilaisia ​​profiilikokoja, teräslaatuja, pinnoitemäärityksiä, reikäjärjestelyjä, pakkausmenetelmiä tai toimitusaikatauluja.

Usein kysyttyjä kysymyksiä kylmämuovatusta terässorresta

Mitä eroa on kylmämuovattujen ja kuumavalssattujen orsien välillä?

Kylmämuovatut orret muotoillaan teräsnauhasta tai -levystä huoneenlämpötilassa. Ne voivat tarjota kevyen rakenteen, tarkat mitat ja tehokkaan poikkileikkaussuunnittelun. Kuumavalssatut orret valmistetaan korkean lämpötilan valssauksella ja ne voidaan valita erilaisiin rakenteellisiin vaatimuksiin.

Voiko Energet Solar valmistaa orreja piirustusten mukaan?

Kyllä. Energet Solar tukee räätälöityä tuotantoa CAD-piirustusten ja projektikohtaisten vaatimusten perusteella. Ostajat voivat toimittaa mitat, reikäkuviot, materiaalilaadut, pinnoitusvaatimukset ja muut tekniset tiedot teknistä tarkastelua varten.

Soveltuvatko kylmämuovatut orret rannikon aurinkoprojekteihin?

Ne voivat olla sopivia, kun teräslaji, rakennesuunnittelu ja korroosiosuojajärjestelmä on valittu oikein. Kuumasinkityt ja ZAM-pinnoitetut vaihtoehdot voivat tarjota lisäkorroosiosuojaa vaativiin ulkoympäristöihin.

Mitä teräslajeja on saatavilla?

Saatavilla olevat vaihtoehdot sisältävät Q235B, Q355B, S235JR, S355JR sekä valitut ZAM-pinnoitetut laatulajit, kuten S250GD, S350GD ja S420GD. Sopiva laatu tulee valita rakennelaskelmien ja projektistandardien mukaan.

Millä teollisuudenaloilla näitä orreja käytetään?

Tyypillisiä käyttökohteita ovat maahan asennettavat aurinkovoimalat, katolla olevat aurinkosähköjärjestelmät, aurinkoautokatokset, teollisuuden teräsrunkoiset rakennukset ja muut teräsrakenteet, jotka vaativat toissijaisia ​​kantavia osia.

Voidaanko orren mittoja mukauttaa?

Kyllä. Räätälöinti voi sisältää profiilin mitat, pituuden, paksuuden, reiän sijainnin, teräslaadun, pintakäsittelyn ja pakkaamisen. Lopullinen eritelmä on vahvistettava hankkeen rakenne- ja asennusvaatimuksia vasten.

Johtopäätös

Oikein suunniteltu orre voi edistää rakenteellista vakautta, tehokasta materiaalin käyttöä, asennustarkkuutta ja pitkäaikaista kestävyyttä aurinkosähkö- ja teräsrunkoisissa sovelluksissa. Yhdistämällä sopiva profiiligeometria, tarkastetut teräslaadut, asianmukainen korroosiosuojaus, tarkkuusvalmistus ja projektikohtainen suunnittelu, ostajat voivat kehittää orreen ratkaisun, joka sopii rakenteensa todellisiin vaatimuksiin. Jos suunnittelet aurinkosähköasennusprojektia ja tarvitset mukautettuja teknisiä tietoja, piirustuksia, pinnoitusvaihtoehtoja tai joukkotilaustukea,ota meihin yhteyttäEnerget Solarilta ammattimaiseen tekniseen konsultaatioon ja räätälöityyn tarjoukseen.
