Millaisia ​​maaperäisiä aurinkokiinnittimiä käytetään aurinkoprojekteissa?

Valtavalla satojen hehtaarien kokoisella aurinkovoimalla on tuhansia aurinkopaneeleja asennettuna teräsrakenteisiin, joiden on kestettävä vuosikymmeniä tuulta, sadetta ja lämpökiertoa. Tämän koko järjestelmän eheys riippuu komponentista, joka usein jätetään huomiotta – Ground Solar Fastener. Nämä pienet mutta kriittiset komponentit siirtävät rakenteellisia kuormia aurinkopaneeleista asennusjärjestelmään ja lopulta maahan. Yksittäinen kiinnitysvika voi johtaa kaskadivaikutukseen: löystyneeseen paneeliin, vaurioituneeseen moduuliin tai pahimmassa tapauksessa katastrofaaliseen rakenteelliseen romahtamiseen, joka vaarantaa ihmishenkiä ja häiritsee sähköntuotantoa. Aurinkoenergiateollisuudessa kiinnitysvauriot eivät ole harvinaisia. Ne ovat jatkuva syy takuuvaatimuksiin ja kalliisiin kenttäkorjauksiin. Ne ovat kuitenkin täysin estettävissä oikealla valinnalla, materiaalivalinnalla ja laadunvarmistuksella.

Eli minkä tyyppisiäMaadoitettu aurinkokiinnityskäytetään yleisesti aurinkoprojekteissa, ja miten insinöörit valitsevat oikeat? Vastaus edellyttää tiettyihin sovelluksiin suunniteltujen tuotteiden ymmärtämistä. Näitä ovat perustusten ankkurit, kuten maadoitusruuvit ja betoniankkuripultit, rakenteelliset liittimet, kuten T-pultit, U-pultit ja kuusiopultit, sekä erikoiskiinnikkeet, kuten itsekierteittävät ruuvit ja niitit. Jokaisella tyypillä on ainutlaatuiset suunnitteluparametrit, mukaan lukien mekaaninen lujuus, korroosionkestävyys ja asennuksen helppous. Tämä artikkeli tarjoaa kattavan erittelyn ensisijaisista Ground Solar Fastener -luokista, käsittelee kriittisiä materiaalinvalintatekijöitä ja tutkii teknisiä eritelmiä ja laatustandardeja, jotka määrittelevät korkean suorituskyvyn kiinnikkeet aurinkovoimalan vaativaan ympäristöön.

Sisällysluettelo

• 1. Mitä ovat maaperäiset aurinkokiinnittimet ja niiden tärkeimmät tekniset tiedot?
  • 1.1 Aurinkoenergian maakiinnikkeiden määritelmä ja luokitus
  • 1.2 Tärkeimmät tekniset tiedot
• 2. Miten materiaalivalinnat vaikuttavat maaperän aurinkokiinnittimen suorituskykyyn?
• 3. Mitkä ovat tärkeimmät projekteissa käytettyjen aurinkokiinnikkeiden tyypit?
• 4. Mitkä laatustandardit ja testaukset varmistavat maaperän aurinkokiinnikkeiden luotettavuuden?
• 5. Kuinka valita oikeat maadoitusaurinkokiinnikkeet projektiisi?
• 6. Kuinka ammattimaiset aurinkokiinnikkeet parantavat projektin sijoitetun pääoman tuottoprosenttia?
• 7. Usein kysytyt kysymykset (FAQ)
• 8. Tietoja Energet Solar Solutionista
• 9. Johtopäätös

1. Mitä ovat maaperäiset aurinkokiinnittimet ja niiden tärkeimmät tekniset tiedot?

1.1 Aurinkoenergian maakiinnikkeiden määritelmä ja luokitus

Maadoitettu aurinkokiinnitin on mekaaninen komponentti, jota käytetään aurinkokiinnitysrakenteiden turvalliseen kiinnittämiseen maaperustukseen ja erilaisten rakenneosien yhdistämiseen aurinkopaneeliin. Nämä kiinnikkeet siirtävät tuulta, lunta ja seismiset kuormat moduuleista asennusjärjestelmän kautta maahan, mikä tekee niistä kriittisen kuormituspolun kaikissa aurinkoprojekteissa. Ilman oikeita kiinnikkeitä aurinkotilan koko rakenteellinen eheys vaarantuu.Maadoitettu aurinkokiinnitysluokitellaan tyypillisesti niiden toiminnon mukaan järjestelmässä: perusankkurit (jotka kiinnittävät rakenteen maahan), rakenteelliset liittimet (jotka yhdistävät eri asennusosat) ja moduulikiinnikkeet (joilla aurinkopaneelit kiinnitetään rakenteeseen). Jokaisella luokittelulla on omat suunnitteluvaatimukset ja asennustavat.

Suunnittelun näkökulmasta Ground Solar Fasteners on arvioitava kolmen ensisijaisen kriteerin perusteella: mekaaninen lujuus (kyky vastustaa veto-, leikkaus- ja puristuskuormia), korroosionkestävyys (kyky kestää ympäristön heikkenemistä projektin yli 25 vuoden käyttöiän aikana) ja asennuksen helppous (kyky asentaa nopeasti ja johdonmukaisesti minimaalisilla erikoistyökaluilla). Nämä kriteerit eivät ole riippumattomia; kiinnitin, jolla on erinomainen mekaaninen lujuus mutta huono korroosionkestävyys, epäonnistuu ennenaikaisesti rannikkoympäristössä, kun taas korroosionkestävä mutta vaikeasti asennettava kiinnike nostaa projektikustannuksia. Tästä syystäEnerget aurinkoenergiaratkaisu— johtava aurinkosähkökiinnikkeiden valmistaja — on kehittänyt kattavan valikoiman aurinkokiinnittimiä, jotka täyttävät kaikki kolme kriteeriä samanaikaisesti. Kiinnityskappaleemme on suunniteltu täyttämään maa-aurinkoprojektien erityisvaatimukset pienistä kaupallisista asennuksista suuriin, tuhansien hehtaarien laajuisiin tiloihin.

1.2 Tärkeimmät tekniset tiedot

Määrittääkseen aurinkoenergian maakiinnittimen oikein, insinöörien on ymmärrettävä sen keskeiset tekniset parametrit. Nämä spesifikaatiot määrittelevät kiinnittimen suorituskyvyn ja sopivuuden projektin mitoituskuormitukseen ja ympäristöolosuhteisiin. Seuraava taulukko antaa yksityiskohtaisen yleiskatsauksen kriittisistä spesifikaatioista aurinkoprojekteissa yleisimmin käytetyille maa-aurinkokiinnitintyypeille, jotka perustuvat tehtaamme laajoihin testaus- ja kenttätietoihin.

Yllä oleva taulukko havainnollistaa, että jokaisella maadoitettu aurinkokiinnitintyypillä on yksilöllinen joukko teknisiä tietoja. Esimerkiksi perustusten ankkureilla on oltava korkea veto- ja myötölujuus kestämään maasta tulevaa ulosvetovoimia. Ne on tyypillisesti kuumasinkitty paksulla pinnoitteella suojaamaan maaperän korroosiolta. Rakennepulttien tulee olla lujia (luokka 8.8 tai 10.9), ja ne on usein päällystetty sinkki-alumiinimagnesium- (ZAM) -pinnoitteella korroosionkestävyyden parantamiseksi. Moduulien kiinnityspultit on yleensä valmistettu ruostumattomasta teräksestä, koska ne ovat suoraan alttiina ympäristölle ja ovat kriittisiä paneelin pysyvyyden kannalta. Näiden eritelmien ymmärtäminen antaa insinöörille mahdollisuuden valita sopivan maaperän aurinkokiinnikkeen jokaiseen aurinkoprojektin sovellukseen, mikä varmistaa turvallisuuden, luotettavuuden ja pitkäikäisyyden.

2. Miten materiaalivalinnat vaikuttavat maaperän aurinkokiinnittimen suorituskykyyn?

Ground Solar Fastenerin materiaalin valinta on yksi kriittisimmistä päätöksistä aurinkoprojektien suunnittelussa. Kiinnikkeen materiaali määrää sen lujuuden, korroosionkestävyyden ja pitkän aikavälin luotettavuuden. Aurinkoenergiateollisuutta hallitsee kolme päämateriaaliluokkaa: hiiliteräs suojapinnoitteella, ruostumaton teräs ja sinkki-alumiini-magnesium (ZAM) -pinnoitettu teräs. Jokaisella materiaalilla on selkeät edut ja rajoitukset, ja valinta on sovitettava projektin erityisiin ympäristöolosuhteisiin.

Ajatellaanpa Chilen rannikkoalueelle rakennettua 150 MW:n aurinkovoimalaa. Hankkeen tekniset tiedot vaativat vakiomuotoisia kuumasinkittyjä kiinnikkeitä. Galvanoiduissa kiinnikkeissä alkoi kuitenkin näkyä korroosion merkkejä kahden käyttövuoden kuluessa korkean kosteuden, suolasuihkun ja lämpötilan yhdistelmän vuoksi. Tuloksena tehdyt kiinnikkeiden vaihdot aiheuttivat huomattavia ylläpitokustannuksia ja pienensivät energiantuotantoa korjausjakson aikana. Tämä vika ei johtunut itse kiinnittimien suunnitteluvirheestä, vaan materiaalin valinnan virheellisyydestä ympäristöolosuhteiden kanssa. Projekti olisi toiminut paremmin käyttämällä ruostumatonta terästä (Grade 316) tai korkealuokkaisia ​​ZAM-pinnoitettuja kiinnikkeitä.

Kolme ensisijaista materiaalivaihtoehtoaMaadoitettu aurinkokiinnitysovat:

Hiiliteräs kuumasinkityllä pinnoitteella.Tämä on yleisimmin käytetty materiaali kustannusten ja suorituskyvyn tasapainon vuoksi. Kuumasinkitty pinnoite muodostaa suojakerroksen, joka suojaa terästä korroosiolta. Pinnoitteen paksuuden on kuitenkin oltava riittävä (tyypillisesti ≥ 85 µm aggressiivisissa ympäristöissä) ja pinnoitteen tulee olla virheetön. Etuna on kustannustehokkuus; rajoituksena on, että pinnoite on altis vaurioille asennuksen aikana ja sen suorituskyky heikkenee ajan myötä.

Ruostumaton teräs (304 ja 316).Ruostumaton teräs sisältää kromia, joka muodostaa passiivisen oksidikerroksen, joka tarjoaa erinomaisen korroosionkestävyyden ilman erillistä pinnoitetta. Luokan 316 ruostumaton teräs, joka sisältää molybdeeniä, on erityisen tehokas meri- ja rannikkoympäristöissä. Etuna on poikkeuksellinen korroosionkestävyys ja vähäinen huolto; rajoituksena on huomattavasti korkeampi materiaalikustannus ja kierreliitosten rakokorroosion mahdollisuus.

Sinkki-alumiini-magnesium (ZAM) pinnoitettu teräs.Tämä on uusi materiaali, joka tarjoaa erinomaisen korroosionkestävyyden kuumasinkittyyn teräkseen verrattuna. ZAM-pinnoite on ohuempi (tyypillisesti 5-7 µm) kuin galvanoitu pinnoite, mutta se tarjoaa itseparantuvia ominaisuuksia leikatuissa reunoissa, mikä on merkittävä etu. Etuna on pienempi paino ja parempi korroosionkestävyys; rajoituksena on korkeammat kustannukset verrattuna tavallisiin galvanoituihin tuotteisiin.

Energet aurinkoenergiaratkaisutarjoaa Ground Solar Fasteners -kiinnittimiä kaikissa kolmessa materiaalityypissä erityisillä projektin ympäristöön perustuvilla suosituksilla. Rannikolla tai korkean kosteuden omaavilla alueilla sijaitseviin projekteihin suosittelemme luokan 316 ruostumatonta terästä tai ZAM-pinnoitettua terästä. Sisämaahankkeissa, joissa korroosioriski on pienempi, kuumasinkitty hiiliteräs on kustannustehokkain vaihtoehto. Tehtaamme ylläpitää yksityiskohtaisia ​​materiaalispesifikaatioita ja voi antaa ohjeita optimaalisen valinnan tekemiseen tiettyyn sovellukseesi.

3. Mitkä ovat tärkeimmät projekteissa käytettyjen aurinkokiinnikkeiden tyypit?

Maadoitettu aurinkokiinnitysvoidaan luokitella kolmeen ensisijaiseen perheeseen niiden tehtävien perusteella aurinkokiinnitysjärjestelmässä: perusankkurit, rakenneliittimet ja moduulien kiinnityskiinnikkeet. Jokainen perhe sisältää useita erityistyyppejä, ja valinta riippuu asennusrakenteen suunnittelusta, työpaikan olosuhteista ja projektin vaatimuksista. Näiden tyyppien välisten erojen ymmärtäminen on välttämätöntä oikean määrityksen ja asennuksen kannalta.

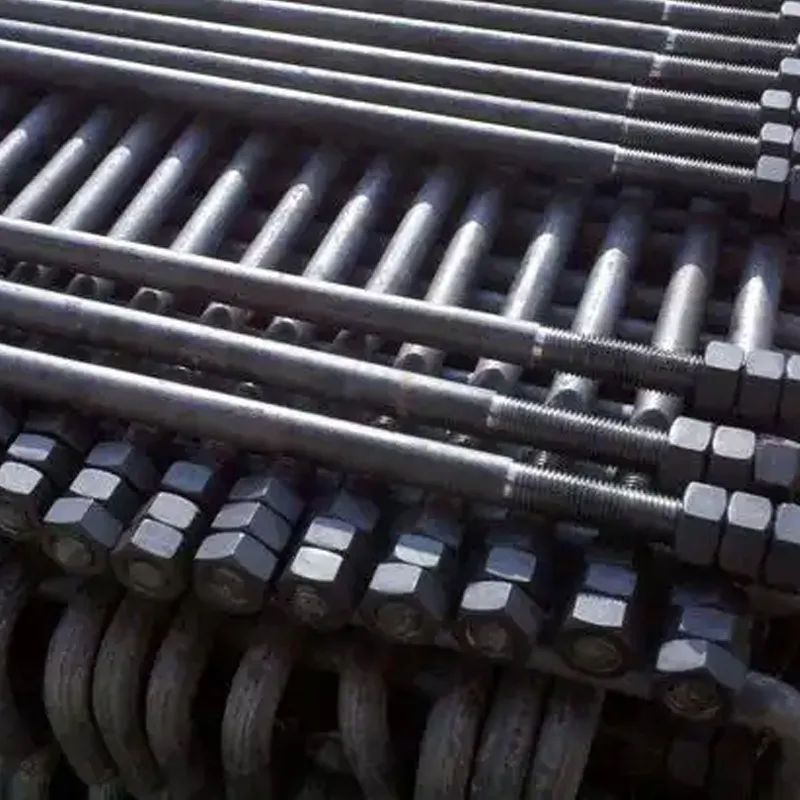

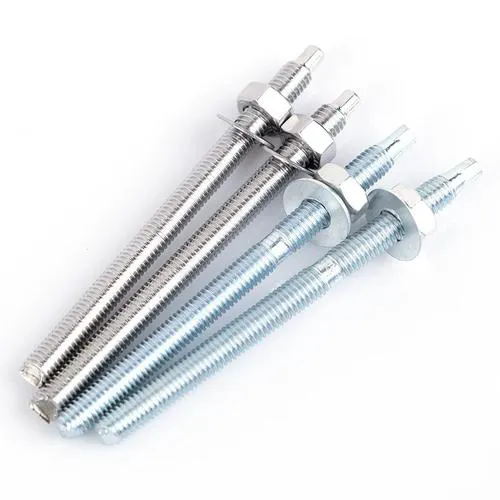

Säätiön ankkurit:Nämä Ground Solar -kiinnikkeet kiinnittävät asennusrakenteen maahan. Yleisimmät tyypit ovat maaruuvit (kierrepaalut), betoniankkuripultit (betoniperustuksiin) ja pulttiliitoksilla varustetut lyötyt paalut. Maadoitusruuvit ovat erityisen suosittuja yleishyödyllisissä projekteissa, koska ne on nopea asentaa eivätkä vaadi betonin kovettumisaikaa. Ne työnnetään maahan erikoislaitteilla ja tarjoavat erinomaisen ulosvetovastuksen. Betoniankkuripultteja käytetään, kun betoniperustus kaadetaan; ne upotetaan betoniin ja muodostavat kierreliitoksen asennusrakenteeseen.

Rakenteelliset liittimet:Näitä maadoitettuja aurinkokiinnittimiä käytetään kiinnitysrakenteen eri teräsosien, kuten pylväiden, palkkien, orien ja diagonaalisten tukien, yhdistämiseen. Ensisijaiset liitintyypit ovat kuusiopultit, T-pultit, U-pultit ja itsekierteittävät ruuvit. Kuusiokolopultit ovat yleisimpiä, niitä käytetään muttereiden ja aluslevyjen kanssa pulttiliitosten luomiseen. T-pultit on suunniteltu käytettäväksi uritettujen kiskojen kanssa, mikä mahdollistaa liitoskohdan säätämisen. U-pultteja käytetään putkien tai pyöreiden osien kiinnittämiseen tasaisille pinnoille. Itsekierteittäviä ruuveja käytetään ohutseinämäisiin liitäntöihin, joissa poraus ja kierre voidaan suorittaa yhdellä kertaa.

Moduulien kiinnityskiinnikkeet:Nämä Ground Solar -kiinnikkeet kiinnittävät aurinkopaneelit asennuskiskoihin. Yleisimmät tyypit ovat kiinnityspultit, vaunupultit ja niitit. Kiinnityspultteja käytetään moduulikiinnittimien kanssa paneelikehyksen kiinnittämiseen kiskoon. Kuljetuspulteissa on neliömäinen kaula, joka estää pyörimisen asennuksen aikana, joten ne ovat ihanteellisia sovelluksiin, joihin pääsy on rajoitettu. Niittejä käytetään pysyviin, peukaloitumattomiin liitäntöihin, joissa purkamista ei odoteta.

Seuraavassa taulukossa on yhteenveto tärkeimmistä maadoitettujen aurinkokiinnittimien tyypeistä ja niiden ensisijaisista sovelluksista.

Tehtaamme, Energet Solar Solution, valmistaa laajan valikoiman maadoitettuja aurinkokiinnittimiä tukemaan erilaisia ​​projektivaatimuksia. Ymmärrämme, että jokainen projekti on ainutlaatuinen, ja tarjoamme räätälöityjä ratkaisuja – mukaan lukien erikoiskierremallit, mukautetut pinnoitteet ja epätyypilliset mitat – vastaamaan asiakkaidemme erityistarpeisiin. Insinööritiimimme voi auttaa valitsemaan sopivan kiinnitystyypin ja tekniset tiedot kaikkiin aurinkokiinnityssovelluksiin ja varmistamaan, että kiinnikkeet eivät vain toimi luotettavasti, vaan edistävät myös tehokasta asennusta ja pitkän aikavälin järjestelmän eheyttä.

4. Mitkä laatustandardit ja testaukset varmistavat maaperän aurinkokiinnikkeiden luotettavuuden?

Ground aurinkokiinnittimen luotettavuus ei ole vain sen materiaalin ja suunnittelun funktio; sen määrää myös valmistuksen laatu ja tiukat testaukset, jotka se käy läpi ennen kuin se saapuu projektiin. Kansainväliset ja kansalliset standardit tarjoavat puitteet kiinnittimien laadun varmistamiselle, ja riippumaton testaus vahvistaa, että kiinnikkeet ovat näiden standardien mukaisia. Aurinkoprojektin odotetaan toimivan 25-30 vuotta, laatuMaadoitettu aurinkokiinnityson kriittinen tekijä rakenteen pitkän aikavälin suorituskyvyn ja turvallisuuden kannalta. Insinöörien ja projektipäälliköiden on oltava varmoja siitä, että heidän määrittelemänsä kiinnikkeet eivät ole vain oikein suunniteltuja, vaan myös oikein valmistettuja ja testattuja.

Tärkeimmät Ground Solar Fasteners -standardit ovat: ISO 898-1 (hiiliteräksestä ja seosteräksestä valmistettujen kiinnittimien mekaaniset ominaisuudet), ISO 898-2 (mutterien mekaaniset ominaisuudet), ISO 10684 (kuumasinkityt pinnoitteet kierrekiinnittimissä), ASTM B117 (teräksen suolasuihkutestaus9), 0 EN (suolaruiskutustestaus1). Nämä standardit täyttävällä kiinnikkeellä taataan tietyt mekaaniset ominaisuudet, mittatoleranssit ja pinnoiteominaisuudet. Standardin täyttäminen on kuitenkin vähimmäisvaatimus; korkealaatuisten kiinnikkeiden toimittaja menee standardia pidemmälle varmistaakseen luotettavuuden. kloEnerget aurinkoenergiaratkaisu, Ground Solar Fasteners on valmistettu ISO 9001 -laatujärjestelmien mukaisissa tiloissa. Suoritamme sisäisen testauksen varmistaaksemme, että jokainen kiinnike-erä täyttää määritellyt mekaaniset ja korroosiovaatimukset, ja toimitamme testitodistukset jokaiseen tilaukseen.

Maadoitettujen aurinkokiinnikkeiden luotettavuuden todella ymmärtämiseksi on tarkasteltava sen suorituskykyä vahvistavaa testiä. Kriittisimmät aurinkokiinnittimien testit ovat:

Suolasumutestaus (ASTM B117).Tämä testi altistaa kiinnittimen jatkuvalle suolasuihkuympäristölle, mikä simuloi rannikko- ja meriympäristön syövyttäviä olosuhteita. Testi mittaa tuntien lukumäärän, joka kuluu kiinnittimessä puna- tai valkoruosteen merkkejä. Rannikkoprojektiin tarkoitetulle maapohjaiselle aurinkokiinnikkeelle vaaditaan tyypillisesti vähintään 1 500 tunnin suolasuihkutestitulos.

Veto- ja myötölujuuden testaus.Tämä mekaaninen testaus mittaa kiinnittimen kestävyyttä vetovoimia vastaan. Kiinnitintä venytetään testauskoneessa, kunnes se katkeaa, ja sen kestämä enimmäisvoima kirjataan. Testi varmistaa, että kiinnittimen todellinen lujuus vastaa sille määritettyä laatua. Tämä on erityisen tärkeää rakenneliittimille, joiden on kestettävä tuulta ja lumikuormia.

Vääntömomentin testaus.Tämä testi varmistaa käytetyn vääntömomentin ja tuloksena olevan puristuskuorman välisen suhteen. Aurinkosähköasennuksissa tasainen puristuskuorma on välttämätöntä, jotta vältetään kiinnittimen löystyminen tai ylikiristyminen vauriokohtaan asti. Annamme vääntömomenttisuosituksia jokaiselle maadoitusaurinkokiinnitintyypille, ja suosittelemme, että urakoitsijat käyttävät kalibroituja momenttiavaimia asennuksen aikana.

Väsymystestaus.Aurinkoasennusrakenteet ovat alttiina dynaamiselle tuulen ja seismisten voiman kuormitukselle. Väsymistestissä Ground Solar Fastener -kiinnitin kohdistetaan toistuviin kuormitussykleihin simuloidakseen 25 vuoden käyttöiän rasituksia. Tämä testi on erityisen tärkeä kiinnikkeille, joita käytetään alueilla, joilla on alttiina voimakkaalle tuulelle tai seismiselle aktiivisuudelle.

Seuraava taulukko havainnollistaa tyypillisiä testivaatimuksia eri maaperän aurinkokiinnittimille ja sovelluksille.

Energet aurinkoenergiaratkaisu tarjoaa täydelliset testiraportit jokaiseen Ground Solar Fasteners -lähetykseen. Tehtaallamme on kattavat testaustilat ja laadunhallintajärjestelmä, joka varmistaa, että jokainen erä täyttää vaaditut vaatimukset. Tarjoamme myös kolmannen osapuolen testauspalveluita asiakkaille, jotka tarvitsevat riippumatonta kiinnikkeiden suorituskyvyn todentamista. Valitsemalla laadukkaat, testatut kiinnikkeet, projektien omistajat ja insinöörit voivat luottaa aurinkosähköjärjestelmiensä rakenteelliseen eheyteen ja kestävyyteen.

5. Kuinka valita oikeat maadoitusaurinkokiinnikkeet projektiisi?

Oikean valitseminenMaadoitettu aurinkokiinnitysaurinkoprojekti on jäsennelty prosessi, joka vaatii useiden tekijöiden huomioon ottamista. Huono valinta voi johtaa rakenteelliseen epäonnistumiseen, kalliisiin korjauksiin tai ennenaikaiseen kunnossapitoon. Systemaattisella lähestymistavalla varmistetaan, että kiinnikkeet vastaavat projektin ympäristöolosuhteita, rakenteellisia kuormituksia ja asennustapoja. Me Energet Solar Solutionissa olemme kehittäneet viisivaiheisen valintakehyksen, jonka avulla ohjaamme asiakkaitamme tämän prosessin läpi.

Vaihe 1: Määritä ympäristöolosuhteet.Ensimmäinen ja tärkein askel on arvioida korroosioriski. Onko paikka lähellä rannikkoa? Onko maaperä syövyttävää? Mikä on odotettu kosteus- ja lämpötila-alue? Ympäristöolosuhteet määräävät, pitääkö kiinnikkeiden olla kuumasinkitty, ZAM-pinnoitettu vai valmistettu ruostumattomasta teräksestä. Rannikkokohteille suosittelemme luokan 316 ruostumatonta terästä tai ZAM-pinnoitettuja tuotteita. Kuivilla sisämaan alueilla kuumasinkityt kiinnikkeet voivat riittää.

Vaihe 2: Tunnista rakenteelliset kuormat.Kiinnittimien on kestettävä kaikki kohdistetut kuormitukset, mukaan lukien omat kuormat (paneelien ja rakenteen paino), jännittävät kuormat (lumen ja veden kerääntyminen) ja tuulikuormat (paikallisen tuulen nopeuden ja rakenteen korkeuden perusteella). Rakennusinsinöörin on laskettava mitoituskuormat ja valittava kiinnikkeet vaaditun lujuuden mukaan.

Vaihe 3: Harkitse asennustapaa.Asennusaika ja työvoimakustannukset muodostavat merkittävän osan projektin budjetista. Jotkut Ground Solar -kiinnikkeet ovat nopeampia asentaa kuin toiset. Esimerkiksi itsekierteittävät ruuvit ovat nopeampia kuin läpiporatut ruuvit, koska ne eliminoivat kierteityksen. Energet Solar Solution tarjoaa kiinnikkeitä, joissa on valmiiksi levitetyt kitkaa estävät pinnoitteet asennuksen vääntömomentin vähentämiseksi ja kokoonpanon yksinkertaistamiseksi.

Vaihe 4: Arvioi huoltovaatimukset.Maadoitettujen aurinkokiinnittimien pitkän aikavälin luotettavuus on kriittinen näkökohta. Ruostumattomasta teräksestä valmistetut kiinnikkeet vaativat vain vähän huoltoa, kun taas galvanoidut kiinnikkeet saattavat vaatia määräajoin tarkastuksia ja korjauksia. Projektin omistajan tulee punnita kiinnikkeiden alkuperäisiä kustannuksia odotettavissa oleviin ylläpitokustannuksiin 25 vuoden suunnitteluiän aikana.

Vaihe 5: Arvioi toimitusketju ja sertifiointi.Kiinnittimiä tulee olla saatavilla vaadittu määrä ja projektin aikajanalla. Toimittajan on kyettävä toimittamaan tarvittavat laatusertifikaatit ja testiraportit.Energet aurinkoenergiaratkaisuylläpitää laajaa varastoa tavallisista maapohjaisista aurinkokiinnittimistä ja voi tarjota nopean toimituksen kiireellisiin projekteihin.

Seuraavassa taulukossa on vertaileva yhteenveto tärkeimmistä valintatekijöistä eri maaperän aurinkokiinnitystyypeille.

Seuraamalla tätä valintakehystä projektiinsinöörit ja johtajat voivat tehdä perusteltuja päätöksiä Ground Solar Fasteners -kiinnittimistä ja välttää sopimattomien materiaalien tai mallien käytön aiheuttamat sudenkuopat. Tehtaamme insinööritiimi on käytettävissä auttamaan valintaprosessissa tarjoamalla teknisiä suosituksia ja tuotetietoja projektisi tueksi.

6. Kuinka ammattimaiset aurinkokiinnikkeet parantavat projektin sijoitetun pääoman tuottoprosenttia?

Kehittäjälle ja omaisuuden omistajille aurinkoprojektin kokonaiskustannukset ylittävät paljon alkuperäisiä pääomakustannuksia. Laitoksen pitkän aikavälin toimintakyky ja ylläpitokustannukset vaikuttavat merkittävästi sen kannattavuuteen.Maadoitettu aurinkokiinnitysedustavat pientä osaa projektin kokonaiskustannuksista – tyypillisesti alle 1 % koko EPC-budjetista (Engineering, Procurement, and Construction). Niillä on kuitenkin suuri vaikutus projektin elinkaarikustannuksiin. Kiinnikkeen vika voi johtaa paneelin vaurioitumiseen, moduulien vaihtoon, virrantuotannon vähenemiseen ja jopa turvallisuushäiriöihin, jotka voivat laukaista säädösten mukaisia ​​sakkoja. Laadukkaiden Ground Solar -kiinnikkeiden valitseminen on yksi kustannustehokkaimmista päätöksistä, joita projektikehittäjä voi tehdä.

Ajatellaanpa 100 MW:n aurinkovoimalaa, joka on rakennettu kohtalaisen korroosioriskin alueelle. Projektin EPC-urakoitsija valitsi halvimmat Ground Solar Fasteners -kiinnikkeet pienentääkseen projektin budjettia. Kiinnikkeet valmistettiin galvanoidusta teräksestä ohuella, epätasaisella pinnoitteella. Kolmen vuoden käytön jälkeen kiinnikkeissä alkoi näkyä korroosion merkkejä. Korroosio keskittyi kierteisiin, joissa pinnoite oli ohuin. Vuoteen 5 mennessä 5 % kiinnikkeistä oli syöpynyt niin, että ne oli vaihdettava. Korvausoperaatio – mukaan lukien uusien kiinnikkeiden, työvoiman ja asennuksen seisokkien aikana menetettyjen tulojen kustannukset – oli yhteensä yli 200 000 dollaria. Alkuperäiset säästöt huonolaatuisten kiinnikkeiden ostamisesta olivat alle 10 000 dollaria. Tämä on klassinen tapaus "osta halvalla, maksa kahdesti".

Energet aurinkoenergiaratkaisuin ammattimaiset aurinkokiinnikkeet on suunniteltu välttämään nämä kalliit viat. Kiinnikkeemme valmistetaan korkealaatuisista materiaaleista, yhtenäisistä pinnoitteista ja tarkoista toleransseista. Ne on testattu kestämään projektialueen ympäristörasituksia, ja niitä tukee kattava laatudokumentaatiopaketti. Ammattimaisten kiinnikkeiden alkukustannukset ovat hieman korkeammat kuin halpojen vaihtoehtojen, mutta elinkaarikustannukset ovat huomattavasti alhaisemmat. Yllä olevassa esimerkissä ammattimaisten kiinnikkeiden käyttäminen olisi lisännyt noin 15 000 dollaria projektin alkuperäisiin kustannuksiin, mutta se olisi välttänyt 200 000 dollarin korjauskustannukset.

Seuraava taulukko havainnollistaa hintavertailua heikkolaatuisten ja ammattimaisten aurinkokiinnittimien välillä 25 vuoden projektien aikana.

Valitsemalla ammattimaiset Ground Solar Fasteners -kiinnikkeet projektien omistajat voivat vähentää kokonaiselinkaarikustannuksiaan, parantaa asennustensa turvallisuutta ja luotettavuutta sekä välttää kiinnitysvikojen aiheuttamia toimintahäiriöitä. kloEnerget aurinkoenergiaratkaisu, olemme sitoutuneet tarjoamaan kiinnikkeitä, jotka tarjoavat pitkän aikavälin arvoa, ei vain alhaista alkuhintaa.

7. Usein kysytyt kysymykset (FAQ)

Kysymys 1: Mikä on yleisimmin käytetty maa-aurinkokiinnitin laitoskokoisissa aurinkoprojekteissa?

Vastaus: Yleisimmät maadoitusaurinkokiinnitystyypit ovat kuumasinkityt kuusiopultit (luokka 8.8) rakenneliitäntöihin ja galvanoidut maadoitusruuvit perustusten ankkurointiin. Tietty tyyppi riippuu kuitenkin projektin suunnittelusta ja sijainnista. Rannikkoalueilla ruostumatonta terästä (luokka 316) tai ZAM-pinnoitettuja kiinnikkeitä käytetään yhä enemmän korroosionkestävyyden parantamiseen. Moduulien kiinnitykseen ruostumattomasta teräksestä valmistetut kiinnityspultit ovat vakiona. Tehtaamme Energet Solar Solutionissa tarjoaa kaikki nämä vaihtoehdot ja voi suositella parasta tyyppiä projektisi vaatimusten perusteella.

Kysymys 2: Mikä materiaali soveltuu parhaiten maadoitettuihin aurinkokiinnittimiin rannikon aurinkotiloilla?

Vastaus: Rannikkoaurinkotiloihin suosittelemme luokan 316 ruostumattomasta teräksestä valmistettuja kiinnikkeitä, koska ne kestävät erinomaisesti suolasumukorroosiota. Ruostumattoman teräksen 316 molybdeenipitoisuus tarjoaa erinomaisen suojan kloridihyökkäystä vastaan. Vaihtoehtoisesti ZAM-pinnoitetut (sinkki-alumiini-magnesium) kiinnikkeet tarjoavat kustannustehokkaan vaihtoehdon, jolla on erittäin hyvä korroosionkestävyys, mutta ne eivät ole yhtä kestäviä kuin ruostumaton 316 äärimmäisissä rannikkoympäristöissä. Energet Solar Solution tarjoaa molemmat vaihtoehdot ja voi tarjota ohjeita sivustosi erityisolosuhteiden perusteella.

Kysymys 3: Mikä vääntömomentti tulee käyttää maadoitettuun aurinkokiinnikkeeseen, ja miten se määritetään?

Vastaus: Vaadittava vääntömomentti riippuu kiinnittimen halkaisijasta, materiaalista ja kierteen noususta. Normaalille M10 Grade 8.8 -pultille suositeltu vääntömomentti on tyypillisesti 35-50 Nm. Vääntömomentin on oltava riittävä vaaditun puristuskuorman saavuttamiseksi ylittämättä pultin myötörajaa. Se lasketaan pultin kestokuorman ja kierteiden kitkakertoimen perusteella. Tehtaamme toimittaa vääntömomenttitiedot kaikille Ground Solar Fastener -tuotteille, ja suosittelemme kalibroidun momenttiavaimen käyttöä asennuksen aikana tasaisen ja oikean kiristyksen varmistamiseksi.

Kysymys 4: Mitkä ovat maapohjaisten aurinkokiinnittimien pääpinnoitusvaihtoehdot, ja mikä minun pitäisi valita?

Vastaus: Päällystysvaihtoehdot ovat kuumasinkitty (HDG), sinkki-alumiini-magnesium (ZAM) ja mekaaninen sinkitys. HDG tarjoaa paksun, kestävän pinnoitteen (tyypillisesti 85 µm) ja soveltuu useimpiin sisämaan sovelluksiin. ZAM tarjoaa paremman korroosionkestävyyden ohuemmalla pinnoitteella ja sitä suositellaan rannikkoalueille tai korkean kosteuden omaaville alueille. Mekaanista sinkitystä käytetään sovelluksissa, joissa tarvitaan ohuempaa ja tarkempaa pinnoitetta. Energet Solar Solution voi toimittaa kaikki nämä pinnoitetyypit ja auttaa valitsemaan ympäristöllesi ja budjettiisi sopivan.

Kysymys 5: Kuinka voin varmistaa, että maadoitettu aurinkokiinnitin täyttää kansainväliset laatustandardit?

Vastaus: Varmista vaatimustenmukaisuus pyytämällä valmistajan testaustodistukset jokaiselle kiinnike-erälle. Näiden todistusten tulee sisältää vetolujuustestien, suolasuihkutestien ja mittatarkastusten tulokset. Kiinnittimiin tulee merkitä luokka (esim. 8.8) ja valmistajan tunniste. Lisäksi akkreditoidun laboratorion suorittama kolmannen osapuolen testaus tarjoaa riippumattoman todentamisen. Tehtaamme Energet Solar Solutionissa tarjoaa kattavat testiraportit jokaisen lähetyksen mukana, ja voimme järjestää kolmannen osapuolen testauksen pyynnöstä.

8. Tietoja Energet Solar Solutionista

Energet aurinkoenergiaratkaisuTianjinissa vuonna 2015 perustettu yritys on Kiinan johtava aurinkosähköasennusvalmistaja, joka on erikoistunut aurinkosähköasennusjärjestelmien tutkimukseen ja kehitykseen, suunnitteluun, tuotantoon ja myyntiin. Tuotevalikoimamme sisältää täydellisiä sarjoja kiinteitä ja seuraavia aurinkosähköasennusjärjestelmiä, jotka on valmistettu sinkki-alumiini-magnesiumista, kuumasinkitystä teräksestä ja alumiiniseoksesta, sekä kattavat lisävarusteet, kuten maadoitettu aurinkokiinnikkeet, orret, diagonaaliset kannattimet, pylväät, kaltevat palkit ja liittimet.

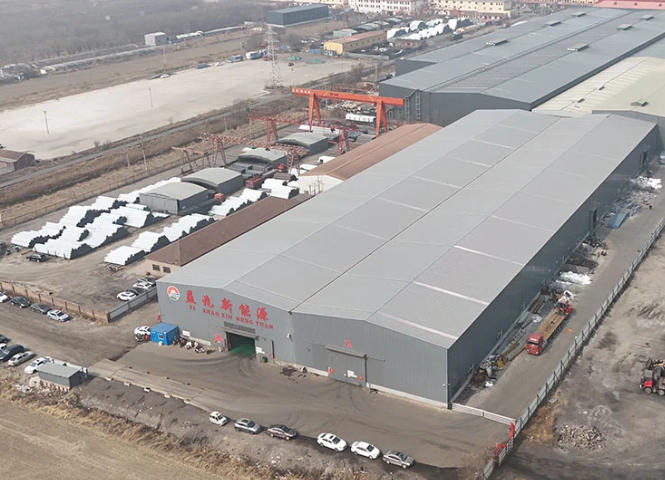

Meillä on neljä modernia tehdasta, joiden pinta-ala on yli 100 000 neliömetriä, raaka-ainevarasto 50 000 tonnia ja vuotuinen tuotantokapasiteetti 500 000 tonnia, joten meillä on valmiudet vastata maailmanlaajuisten asiakkaiden suuriin ja kiireellisiin tilaustarpeisiin. Työpajamme on varustettu edistyneillä tuotanto- ja hallintajärjestelmillä, jotka varmistavat standardoidut ja tehokkaat prosessit raaka-ainesyötöstä valmiiden tuotteiden toimitukseen. Minimoimme asiakkaiden kustannukset ja toimitusajat tukemalla Tianjinin etuja hiiliteräksen kustannuksissa, nopeassa teknologisessa iteraatiossa ja läheisyydessä Tianjinin satamaan. Olemme sitoutuneet toimittamaan luotettavia, korkean suorituskyvyn tuotteita, jotka tukevat aurinkoenergiateollisuuden kasvua maailmanlaajuisesti, missionamme "kiihdyttää maailmanlaajuista hiilineutraaliutta".

9. Johtopäätös

Maadoitettu aurinkokiinnitysovat pieniä, mutta tärkeitä komponentteja, jotka varmistavat aurinkoprojektien rakenteellisen eheyden ja pitkäikäisyyden. Perustusankkureista ja rakenneliittimistä moduulikiinnittimiin oikea materiaali-, pinnoite- ja laatustandardien valinta vaikuttaa suoraan aurinkosähköasennuksen luotettavuuteen ja kannattavuuteen. Insinöörien ja projektipäälliköiden on arvioitava huolellisesti ympäristöolosuhteet, rakenteelliset kuormitukset, asennustavat ja elinkaarikustannukset tehdäkseen tietoisia päätöksiä.

Energet aurinkoenergiaratkaisu on sitoutunut tarjoamaan korkealaatuisia Ground Solar -kiinnittimiä, jotka täyttävät nykyaikaisten aurinkoprojektien vaativat vaatimukset. Tuotteemme on valmistettu kansainvälisten standardien mukaisesti, niiden kestävyys on testattu tiukasti, ja niiden tukena on kattava tekninen tuki. Olitpa kehittämässä hyötykäyttöistä aurinkotilaa tai kaupallista asennusta, meillä on asiantuntemus ja tuotevalikoima tarpeisiisi. Ota yhteyttä Energet Solar Solutioniin jo tänäänkeskustellaksesi Ground Solar Fastener -vaatimuksistasi ja selvittääksesi, kuinka tuotteemme voivat parantaa aurinkoprojektisi luotettavuutta ja suorituskykyä.
