Kuinka tasakulmainen teräs voi parantaa aurinkokiinnitysrakenteiden lujuutta, vakautta ja kestävyyttä

Artikkelin tiivistelmä: Tasakulmainen teräson monipuolinen rakennekomponentti, jota käytetään aurinkosähköasennusjärjestelmissä, teräsrungoissa ja yleisessä rakentamisessa. Sen tasajalkainen geometria tukee käytännöllisiä liitoksia, tasapainoisia rakennejärjestelyjä ja tehokasta valmistusta. Tämä opas tutkii, kuinka materiaalilaadut, mitat, galvanointi, valmistustarkkuus ja projektikohtainen suunnittelu vaikuttavat suorituskykyyn.Energet Solartoimittaa räätälöityjä Equal Angle Steel -ratkaisuja aurinkokiinnitysrakenteisiin ja muihin teräksen valmistusprojekteihin, auttaen ostajia arvioimaan tekniset tiedot ja valitsemaan sopivat materiaalit pitkän aikavälin rakenteiden luotettavuuden takaamiseksi.

Kun aurinkosähköasennukset laajenevat erilaisiin ilmasto- ja maasto-olosuhteisiin, luotettavien rakenneosien valinta tulee yhä tärkeämmäksi. Energet Solar tarjoaa Equal Angle Steel -teräksen, joka on suunniteltu aurinkosähköasennusrakenteisiin, teräsrunkoisiin ja niihin liittyviin teknisiin sovelluksiin. Siinä yhdistyvät konfiguroitavat mitat, hiiliteräsvaihtoehdot, tarkkuuskäsittely ja korroosionkestävä pintakäsittely tukemaan erilaisia ​​projektivaatimuksia.

Sisällysluettelo

• Mikä on tasakulmateräs?
• Tärkeimmät tekniset tiedot ja käytettävissä olevat vaihtoehdot
• Kuinka tasakulmaterästä käytetään aurinkokiinnitysjärjestelmissä?
• Kuinka valita oikea materiaali ja pintakäsittely
• Valmistusprosessit ja laatunäkökohdat
• Kuinka valita yhtäkulmainen teräs projektiisi
• Mitä ostajien tulisi etsiä toimittajalta?
• Usein kysytyt kysymykset
• Johtopäätös: Luotettavampien teräsrakenteiden rakentaminen

Mikä on tasakulmateräs?

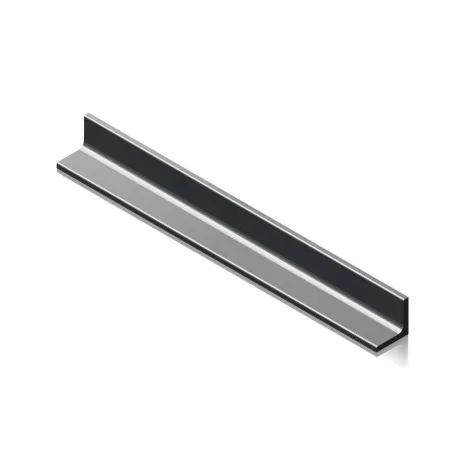

Tasakulmateräs on rakenneteräsprofiili, jossa on kaksi yhtä leveää jalkaa, jotka on yhdistetty 90 asteen kulmassa. Sen L-muotoinen poikkileikkaus tekee siitä hyödyllisen rakenneosien liittämiseen, kehysten vahvistamiseen, sivukomponenttien tukemiseen ja kannakkeiden valmistukseen.

Toisin kuin epätasakulmainen teräs, jossa on eri leveydet jalat, tasakulmainen teräs tarjoaa symmetrisen poikkileikkausjärjestelyn. Tämä geometria voi yksinkertaistaa layout- ja liitossuunnittelua, kun molemmat jalat vaativat vertailukelpoisia mittoja. Sen todellinen kantavuus riippuu kuitenkin profiilin mitoista, materiaaliominaisuuksista, liitosyksityiskohdista, kuormitussuunnasta ja tukiolosuhteista.

Aurinkosähkötekniikassa tasakulmaisen teräksen käyttöä harkitaan yleisesti asennuskiinnikkeiden, tukiliitosten, vahvistusosien ja muiden komponenttien, jotka muodostavat osan suurempaa telinekokoonpanoa, asennuksessa. Se voidaan myös liittää teollisuuskehyksiin, laitteiden tukiin ja yleisiin teräsvalmistusprojekteihin.

Sen käytännön etuja ovat mm.

• Kätevät liitännät:Kaksi kohtisuoraa jalkaa tarjoavat pinnat pulttien, hitsauksen ja muiden suunniteltujen kiinnitysjärjestelyjen suorittamiseen.
• Joustava valmistus:Leikkaus, lävistys ja muotoilu voivat mukauttaa profiilin erilaisiin kokoonpanovaatimuksiin.
• Useita kokovaihtoehtoja:Jalkojen leveydet, paksuudet ja pituudet voidaan valita projektin spesifikaatioiden mukaan.
• Laaja sovellettavuus:Se voi palvella aurinkoasennusta, rakentamista, teollista tukea ja rakenteiden vahvistamista.

Nämä edut tekevät tasakulmateräksestä hyödyllisen vaihtoehdon, mutta oikea profiili on aina tarkistettava aiotun rakenteen teknisten vaatimusten mukaan.

Tärkeimmät tekniset tiedot ja käytettävissä olevat vaihtoehdot

Sopivan kulmaprofiilin valinta alkaa tarkastamalla sen mitat, teräslaatu, pinnoite ja käyttötarkoitus. Energet Solar tarjoaa vakio- ja räätälöityjä Equal Angle Steel -kokoonpanoja aurinkosähköasennusjärjestelmiin, autokatoksiin ja muihin teräsrakenteisiin.

Huomautus: Yllä olevat tekniset tiedot vastaavat Energet Solar -tuotesivulla julkaistuja vaihtoehtoja. Lopullinen saatavuus, toleranssit, pinnoitusvaatimukset ja materiaalisertifikaatit tulee vahvistaa jokaiselle tilaukselle. Erilaisia ​​kansallisia teräslajeja ei tulisi pitää automaattisesti vaihdettavissa olevina ilman, että sovellettavia standardeja ja materiaaliasiakirjoja on tarkistettu.

Suurissa aurinkoprojekteissa yhdenmukaiset mitat ja selkeästi määritellyt materiaalivaatimukset auttavat vähentämään kokoonpanon säätöjä ja yksinkertaistamaan laaduntarkastuksia. Ostajien tulee vahvistaa piirustukset, reikien sijainnit, leikkauspituudet ja pinnoitteen tekniset tiedot ennen tuotannon aloittamista.

Kuinka tasakulmaterästä käytetään aurinkokiinnitysjärjestelmissä?

Aurinkosähköasennusjärjestelmät toimivat ulkona, ja niiden on siirrettävä aurinkomoduulien kuormia kiskojen, tukien, pylväiden, perustusten ja liitosten kautta. Tasakulmainen teräs voi edistää tätä rakenneverkostoa, kun sen geometria ja mekaaniset ominaisuudet vastaavat suunnitteluvaatimuksia.

1. Maadoitettava aurinkoteline

Maahan asennettavat aurinkosähköjärjestelmät vaativat vakaat tukirakenteet, jotka kestävät kuolleita kuormia, tuulivoimia ja muita paikkakohtaisia ​​toimia. Tasakulmaterästä voidaan käyttää liitoskannattimissa, diagonaalivahvikkeissa ja toissijaisissa tukikokoonpanoissa. Oikein suunnitellut liitokset auttavat siirtämään voimia yksittäisten rakenneosien välillä.

2. Solar-autokatosrakenteet

Aurinkoautokatokset yhdistävät ajoneuvojen suojan aurinkosähkön tuotantoon. Kulmaprofiileja voidaan käyttää valituissa kannattimissa, kiinnitysliitoksissa ja teräsapukomponenteissa. Koska nämä rakenteet voivat altistua merkittävästi tuulelle, suunnittelijoiden on tarkistettava jäsenten kapasiteetti, liitoksen lujuus, taipuma ja perustusreaktiot.

3. Purlin tuki ja rakennevahvistus

Kulmateräs voi tukea tai vahvistaa valittuja rakenneliitoksia suunnittelusta riippuen. Se voi myös auttaa yhdistämään eri suuntautuneita jäseniä. Lopullisessa järjestelyssä tulee ottaa huomioon epäkesko kuormitus, paikallinen nurjahdus, kiinnikkeiden väli ja koko kokoonpanon käyttäytyminen sen sijaan, että luottaisi pelkästään profiilin muotoon.

4. Yleiset teollisuus- ja rakennussovellukset

Aurinkoenergiateollisuuden ulkopuolella tasakulmaterästä voidaan liittää laitteiden kehyksiin, kannakkeisiin, käyttörakenteisiin ja valmistettuihin kokoonpanoihin. Standardoidut mitat ja toistettava valmistus ovat erityisen hyödyllisiä, kun useiden komponenttien on sovittava yhteen suureen asennukseen.

Lisärakennevaihtoehtoja varten ostajat voivat tutustua Energet Solarin aurinkosähköasennus- ja rakenneteräsratkaisuihin vertaillakseen profiilityyppejä ja tunnistaakseen projektisuunnitelmiinsa sopivia komponentteja.

Kuinka valita oikea materiaali ja pintakäsittely

Materiaalilaatu ja pinnan suojaus vaikuttavat kulmateräksen käyttöominaisuuksiin. Sopiva valinta riippuu rakennelaskelmista, paikallisista ympäristöolosuhteista, odotetusta käyttöiästä ja asennuksen huoltostrategiasta.

Hiiliteräslaadut

Energet Solar listaa Q235B ja Q355B sekä S235JR ja S355JR vaihtoehdot Equal Angle Steel -tarjontaansa. Nämä laatuluokat liittyvät erilaisiin materiaalistandardeihin, ja ne tulee määritellä soveltuvan suunnittelukoodin ja todennettujen materiaaliominaisuuksien mukaisesti.

• Q235B / S235JR:Saattaa sopia sovelluksiin, jotka on suunniteltu näiden laatujen ominaisuuksien ja vaatimusten mukaisesti.
• Q355B / S355JR:Vahvemmat vaihtoehdot, joita voidaan harkita, kun teknisissä laskelmissa vaaditaan suurempaa materiaalin lujuutta.

Vahvempi laatu ei automaattisesti tee kokonaisesta rakenteesta turvallisempaa tai tehokkaampaa. Poikkileikkauksen geometria, vakaus, liitosrakenne, valmistuksen laatu ja sovellettavat turvallisuustekijät ovat edelleen tärkeitä.

Kuumasinkitys ulkokäyttöön

Sateelle, kosteudelle ja lämpötilavaihteluille altistunut teräs voi syöpyä, jos sen pintaa ei ole suojattu riittävästi. Kuumasinkitys levittää sinkkipinnoitteen, joka tarjoaa suojaavan esteen ja uhrautuvan korroosiosuojan.

Julkaistuissa Equal Angle Steel -spesifikaatioissa on sinkitty pinnoitepaksuus 45–120 μm. Sopiva pinnoitetaso tulee valita projektin spesifikaatioiden, ympäristöaltistuksen, sovellettavien standardien ja tarkastusvaatimusten mukaan.

Kun arvioit korroosiosuojaa, ota huomioon:

• Altistuminen rannikkosuolalle, teollisuuden saasteille tai pysyvälle kosteudelle.
• Vaadittu pinnoitteen paksuus ja sen varmentamiseen käytetty menetelmä.
• Suojaa leikattuja reunoja, porattuja reikiä ja valmistettuja liitoksia.
• Käsittely- ja kuljetuskäytännöt, jotka voivat vahingoittaa pinnoitetta.
• Tarkastus- ja huoltovaatimukset koko käyttöiän ajan.

Erityisen aggressiivisissa ympäristöissä projektiinsinöörien tulee arvioida, tarjoaako määritetty pinnoitejärjestelmä riittävän suojan. Minkään pinnoitteen ei pitäisi taata kiinteää käyttöikää kaikissa käyttöolosuhteissa.

Valmistusprosessit ja laatunäkökohdat

Valmistustarkkuus on tärkeää, koska rakenneprofiilien on sopia yhteensopiviin komponentteihinsa ja säilytettävä määritetty geometria. Energet Solar kuvaa kylmämuovaus-, tarkkuusleikkaus-, CNC-lävistys- ja leimausominaisuuksia teräksenkäsittelytoimintoihinsa.

Kylmämuovaus ja mittasäätö

Kylmämuovataan terästä ilman tavanomaisia ​​kuumamuovaustoimenpiteitä profiilin muodostuskohdassa. Oikein ohjattuna se tukee toistettavia mittoja ja tehokasta tuotantoa. Ostajien tulee tarkistaa määritetyt profiilitoleranssit ja varmistaa, että valmistusprosessi on sopiva valitulle materiaalille ja paksuudelle.

Tarkkuusleikkaus ja reikien käsittely

Tarkka leikkaus auttaa komponentteja vastaamaan kokoonpanopiirustuksia, kun taas CNC-rei'itys voi tuottaa toistettavia liitosreikiä. Oikea reiän sijainti ja halkaisija ovat erityisen tärkeitä pultatetuissa aurinkokiinnitysjärjestelmissä, koska kohdistusvirhe voi hidastaa asennusta tai vaikuttaa suunniteltuun liitoskäyttäytymiseen.

Tarkastus ennen toimitusta

Käytännön laadunvarmistusprosessiin tulee sisältyä ostospesifikaatiota vastaavat tarkastukset, kuten:

1. Materiaalin tarkistus:Vahvista teräslaatu ja tutustu asiaankuuluviin materiaalidokumentaatioihin.
2. Mittatarkastus:Tarkista jalkojen leveydet, paksuus, pituus, suoruus ja määritetyt toleranssit.
3. Reiän ja valmistustarkastukset:Tarkista lävistyspaikat, reunaetäisyydet ja leikkauslaatu hyväksyttyjen piirustusten mukaan.
4. Pinnoitteen tarkastus:Tarkista galvanoidun peitto ja paksuus sovitulla tarkastusmenetelmällä.
5. Tilauksen jäljitettävyys:Varmista, että tuotteen tunniste, pakkaus ja asiakirjat vastaavat ostovaatimuksia.

Nämä tarkastukset auttavat ostajia arvioimaan tuotteen yhdenmukaisuutta ja tunnistamaan eroavaisuudet ennen kuin komponentit saapuvat asennuspaikalle. Tarkastuskriteerit tulee dokumentoida ennen tuotantoa eikä päättää vasta toimituksen jälkeen.

Kuinka valita yhtäkulmainen teräs projektiisi

Kulmaprofiilin valitseminen pelkästään sen mittojen tai ostohinnan perusteella voi johtaa vältettäviin suunnittelu- ja asennusongelmiin. Strukturoitu valintaprosessi auttaa sovittamaan hankinnat todellisiin projektiolosuhteisiin.

• Määritä sovellus:Selvitä, käytetäänkö terästä aurinkotelineiden, autokatosten, liitäntätelineen tai muuhun rakenteelliseen tarkoitukseen.
• Vahvista tekniset kuormat:Ilmoita suunnittelusuunnittelijalle asiaankuuluvat kuolleet kuormat, tuulikuormat, lumikuormat, seismiset vaatimukset tarvittaessa ja tukiolosuhteet.
• Määritä profiili:Dokumentoi sama jalan leveys, paksuus, pituus, reikien sijainnit ja kaikki tarvittavat muotoilu- tai leikkaustoimenpiteet.
• Valitse teräslaatu:Vahvista vaaditut mekaaniset ominaisuudet ja sovellettava materiaalistandardi.
• Määritä korroosiosuojaus:Määrittele pinnoitteen tyyppi, pinnoitteen paksuus, tarkastusmenetelmä ja mahdolliset lisävaatimukset näkyville reunoille.
• Tarkista valmistuksen yhteensopivuus:Varmista, että kulmaprofiili sopii projektin pultteihin, liittimiin, kiskoihin ja muihin rakenneosiin.
• Suunnittele logistiikka:Tarkista nippujen mitat, toimitusjärjestelyt, toimitusten virstanpylväät ja purkuvaatimukset.
• Hyväksy dokumentaatio:Sovi piirustukset, tarkastuspöytäkirjat, materiaaliasiakirjat ja hyväksymiskriteerit ennen massatuotantoa.

Räätälöityjen projektien varhainen koordinointi suunnittelijan, ostajan ja valmistajan välillä voi vähentää piirustusten korjauksia ja auttaa määrittämään ennakoitavamman tuotantoaikataulun.

Mitä ostajien tulisi etsiä tasakulmaisesta terästoimittajasta?

Luotettavan toimittajan tulisi tarjota enemmän kuin hinta tonnilta. Ostajat tarvitsevat luottamusta siihen, että toimitettu materiaali vastaa sovittuja eritelmiä ja voidaan integroida suunniteltuun rakennejärjestelmään.

Kun vertaat valmistajia, arvioi seuraavat tekijät:

Energet Solar tarjoaa räätälöityjä Equal Angle Steel -ratkaisuja, joita tukevat raaka-aineiden hankinta, kylmätaivutus, CNC-lävistys, leimaaminen ja projektien koordinointi. Sen tuotesivulla mainitaan myös Xintian Steel raaka-aineen toimituskumppanina ja kuvataan palvelukokemusta Euroopassa, Afrikassa, Lähi-idässä ja Amerikassa.

Ostajat voivat tutustua Equal Angle Steel -tuotetietoihin ja keskustella projektikohtaisista mitoista, käsittelyvaatimuksista ja toimitusjärjestelyistä ennen tilauksen tekemistä.

Usein kysytyt kysymykset

1. Mihin tasakulmaterästä käytetään pääasiassa?

Tasakulmaterästä käytetään rakennekehyksissä, liitoskannattimissa, vahvistuskomponenteissa, aurinkosähköasennusjärjestelmissä ja yleisessä teräsvalmistuksessa. Sen soveltuvuus tiettyyn kantavaan sovellukseen tulee varmistaa teknisillä laskelmilla.

2. Minkä kokoisia Equal Angle Steel -terästä Energet Solar tarjoaa?

Julkaistuissa teknisissä tiedoissa luetellaan pituudet 1 000 - 6 000 mm, samanlaiset jalkaleveydet 20 - 140 mm ja paksuudet 3,0 - 10,0 mm. Mukautetut mitat voivat olla saatavilla teknisen tarkastelun ja tuotantovahvistuksen perusteella.

3. Mitä teräslajeja on saatavilla?

Tuotesivulla on Q235B ja Q355B hiiliteräs sekä S235JR ja S355JR vaihtoehdot. Ostajien tulee määrittää vaadittu standardi ja vahvistaa materiaaliasiakirjat ennen tuotantoa.

4. Onko galvanoitu tasakulmateräs sopiva ulkokäyttöön aurinkoprojekteihin?

Kuumasinkity kulmateräs voi tarjota korroosiosuojan ulkokäyttöön. Soveltuvuus riippuu altistusolosuhteista, pinnoitteen paksuudesta, sovellettavista standardeista, valmistustiedoista ja huoltovaatimuksista.

5. Voidaanko tasakulmainen teräs räätälöidä?

Kyllä. Energet Solar kuvaa räätälöityjä ratkaisuja ei-standardimittoihin ja erikoismalleihin, joissa on prosessointivaihtoehtoja, kuten leikkaus, muovaus, CNC-rei'itys ja meisto. Lopullinen toteutettavuus riippuu piirustuksista, määristä, materiaalista ja tuotantovaatimuksista.

6. Kuinka kauan joukkotilauksen toimitus kestää?

Energet Solar ilmoittaa yleiseksi toimitusajaksi 15–30 päivää tilausmäärästä riippuen. Todellinen ajoitus tulee vahvistaa tilausmäärityksiä, tuotantokapasiteettia, räätälöintivaatimuksia ja toimitusjärjestelyjä vastaan.

7. Mitä tietoja minun tulee antaa, kun pyydän tarjousta?

Valmistele tarvittava teräslaji, jalan leveys, paksuus, pituus, pintakäsittely, määrä, piirustukset, pakkausvaatimukset, toimituskohde ja tavoitetoimituspäivämäärä. Sisällytä kaikki asiaankuuluvat projektistandardit tai tarkastusvaatimukset, jotta toimittaja voi arvioida pyynnön tarkasti.

Johtopäätös: Luotettavampien teräsrakenteiden rakentaminen

Tasakulmainen teräs pysyy käytännöllisenä rakenneprofiilina aurinkosähköasennusjärjestelmissä, teräsrunkoissa ja teollisessa valmistuksessa, koska sen L-muotoinen geometria tukee monipuolisia liitäntöjä ja mukautuvaa komponenttisuunnittelua. Oikean tuotteen valinta vaatii muutakin kuin mittojen vertailua: materiaalilaatu, kuormitusolosuhteet, valmistustarkkuus, pinnoitteen laatu ja asennustiedot vaikuttavat rakenteelliseen suorituskykyyn.

Energet Solar tarjoaa konfiguroitavia kokoja, hiiliteräsvaihtoehtoja, kuumasinkittyjä pintakäsittelyjä ja tarkkoja prosessointiominaisuuksia Equal Angle Steel -ratkaisuja erilaisiin aurinko- ja rakennusvaatimuksiin. Huolellinen määrittely ja toimittajien koordinointi voivat auttaa ostajia parantamaan hankintojen johdonmukaisuutta, yksinkertaistamaan asennusta ja hallitsemaan pitkän aikavälin ylläpitonäkökohtia.

Suunnitteletko aurinkokiinnitysjärjestelmää tai teräksen valmistusprojektia? Vieraile Energet Solar Equal Angle Steel -tuotesivulla nähdäksesi saatavilla olevat tekniset tiedot ja mukautusvaihtoehdot. Jaa piirustuksesi, mitat, materiaalivaatimukset ja arvioitu tilausmäärä tiimimme kanssa.Ota yhteyttätänään keskustellaksemme räätälöidystä Equal Angle Steel -ratkaisusta, pyytää tarjous ja koordinoida seuraavan projektisi tekniset ja toimitustiedot.
