Itsekorjautuva ZAM-teräsputki
Itsestään paraneva ZAM-teräsputki, jossa on Zn-Al-Mg-pinnoite, joka suojaa terästä viiltojen, porausten ja naarmujen kohdalta – ei korjaustyötä paikan päällä. Luokiteltu C3–C5-ympäristöihin, ISO 9001 ja EN 1090-1 sertifioitu, valmistetaan piirustukseen 7–35 päivässä. Lähetä kuusi yksityiskohtaa ja lainaamme.
Itsekorjautuva ZAM-teräsputkion rakenneteräsputki, jossa on sinkki-alumiini-magnesiumpinnoite, joka suojaa terästä jatkuvastijälkeenpinta on vaurioitunut. Normaalissa galvanoidussa putkessa ruoste alkaa ja leviää leikatun pään tai porausreiän kautta. Tässä putkessa pinnoite reagoi ilman ja kosteuden kanssa vauriokohdassa ja rakentaa sen päälle tiheän suojakerroksen.
Pohjateräs on peräisinXintian terästä, rullamuovataan ja suurtaajuushitsataan tasaiseksi seinämänpaksuudeksi, minkä jälkeen pinnoitetaan jatkuvalla Zn-Al-Mg-linjalla. Putket tulevat suorina, jäysteettöminä ja mitoiltaan yhtenäisinä, joten miehistö käyttää aikaa asennukseen uudelleenleikkauksen sijaan.
3-5×pidempi punaruosteeseen kuin HDG
(ISO 9227 suolasuihke)
(ISO 9227 suolasuihke)
C3–C5ISO 12944 korroosio
luokan kattavuus
luokan kattavuus
20-219 mmulkohalkaisija
1,2-6,0 mm seinä
1,2-6,0 mm seinä
60–275 g/m²Zn-Al-Mg pinnoite
paino molemmin puolin
paino molemmin puolin
Tekniset tiedot
Pohja teräsQ235B, Q355B, S235JR, S355JR, SS400
PinnoiteZn-6%Al-3%Mg, 60-275 g/m² molemmin puolin
Ulkohalkaisija20-219 mm
Seinän paksuus1,2–6,0 mm, toleranssi ±10 %
Pituus3–12 m, kiinteä pituus tai satunnainen
Leikkauksen muotoPyöreä, neliö, suorakaiteen muotoinen
HitsausKorkeataajuinen hitsattu, pyörrevirtatestaus valinnainen
LopputulosTavallinen leikkaus, viisto, rei'itys, kierre
StandarditEN 10346, EN 10219, GB/T 6728
PintakäsittelyKromaattipassivointi, öljytty, sormenjälkiä estävä
Miksi pinnoite pysäyttää korroosion vaurioitumiskohdassa
Galvanoitu pinnoite suojaa terästä uhraamalla sinkkiä. Zn-Al-Mg-pinnoite tekee samoin, mutta magnesium muuttaa sitä, mikä muodostuu vaurioituneelle alueelle. Magnesium liukenee ensin ja nostaa paikallista pH:ta; liuennut sinkki ja alumiini saostuvat sitten muodossatiheät, niukkaliukoiset yhdisteetjotka tiivistävät paljaan teräksen sen sijaan, että antaisivat sen ruostua.
Käytännöllinen tulos: naarmu, josta tulee laajeneva ruostepiste galvanoidussa putkessa, pysyy tässä vakaana.Leikkaa päät, poraa reiät ja pulttien kosketuspinnat— kolme paikkaa, jotka epäonnistuvat ensin ulkoteräsrakenteissa — kestävät suunnittelun läpi ilman korjauspinnoitetta.
Mittatilaustyö, piirtämisestä toimitukseen
Vakiopituudet ja vakioreikäkuviot sopivat harvoin todelliseen projektiin. Tuotamme piirustuksen mukaan – ulkohalkaisija, seinämän paksuus, pituus, pinnoitteen paino, reikien sijainnit, päätyviimeistely ja pakkaus määritetään projektin, ei varastoluettelon mukaan. Myös tiimimme tukeeteräsrakenteiset muodotjaaurinkokiinnitystarvikkeetmuulle rakenteelle.
Lähetä piirustus
Piirustus, tuoteluettelo tai rakennesuunnittelu sekä tuuli- ja lumiolosuhteet.
Tekninen katsaus
Kuorma- ja korroosioluokka tarkastettu; valmistuspiirustus palautettiin mitoineen.
Hyväksyminen
Mitat, pinnoitetiedot ja pakkausmerkit kirjallisesti vahvistettu.
Tuotanto & tarkastus
Erä tuotettu, tarkastettu hyväksyttyä piirustusta vasten, lähetetty aikataulussa.
Missä se on määritelty
Rannikon aurinkosähkölaitokset
Suolasumu ja jatkuva kosteus. Leikatut päät ja pultinreiät pysyvät ruostumattomina ilman korjausta. Yhdistä se kanssamaadoitettuja ruuvipaalujasäätiön puolesta.
Kohteet korkealla ja tuulella
Suuret lämpötilavaihtelut, korkea UV-säteily ja tärinä pulttiliitoksissa. Pinnoite kestää liituutumista ja profiili säilyttää mekaaniset ominaisuutensa alhaisessa lämpötilassa.
Aurinkovoimaiset autokatokset
Näkyvä rakenne näkyvillä leikatuilla päillä. Mikään uudelleenpinnoitusvaihe paikan päällä ei pidetä asennusjaksoa lyhyenä. Usein yhdistettynäC-kanavainen teräskehystys.
Agrivoltaic hankkeet
Ammoniakin, lannoitteiden ja pölyn altistuminen pellon puolelta. Pinnoite pysyy paikoissa, joissa tavallisen galvanoidun putken reunassa on varhaista ruostetta.
Teollisuuden katolla oleva PV
Kemikaalialtistus ja rajoitettu pääsy huoltoon. Huoltoamattoman pinnoitteen valitseminen on halvin päätös yli 25 vuoden ajan.
Maahan asennettavat kiskot ja orret
Pitkät juoksut monilla rei'itetyillä rei'illä. Toimii rinnallakylmämuovatut teräsorretjaalumiiniset asennuskiskot.
ZAM vs. kuumasinkitty
| Omaisuus | Kuumasinkitty | Zn-Al-Mg (ZAM) |
|---|---|---|
| Suojaus leikatuissa reunoissa | Sinkki uhrauksia; punainen ruoste voi alkaa leikatuista päistä C4–C5 | Mg ja Al muodostavat tiheän passivointikerroksen vauriokohdassa |
| ISO 9227 aika punaiseen ruosteeseen | Perustaso | Tyypillisesti 3–5× samalla pinnoitteen painolla |
| Pinnoitteen paino C4–C5 | Korkeampi reunan heikkouden kompensoimiseksi | Matalampi, koska pinnoite suojaa omia reunojaan |
| Korjaus asennuksen jälkeen | Vaaditaan leikkauksissa ja hitsauksissa | Yleensä ei vaadita |
| Alkuhinta per tonni | Alentaa | Hieman korkeampi |
| Elinkaarikustannukset, rannikolla tai teollisuudessa | Korkeampi huoltojaksojen vuoksi | Alempi, ei ruostekäsittelyä ennen suunnittelun käyttöikää |
Tarkastus- ja testiraportit
Jokaisen itseparantuvan ZAM Steel Pipe -erän mukana toimitetaan myllytestitodistus, jossa on luettelomitatut arvot, ei vain tekniset tiedot. Katso meidäntekniikka ja laatuprosessikoko valvontasuunnitelmaa varten.
- Perusteräksen kemiallinen koostumus (spektrometri)
- Vetolujuus, myötöraja ja venymä (GB/T 228.1 tai ASTM A370)
- Ulkohalkaisija, seinämän paksuus, pituus ja suoruus
- Pinnoitteen paino pinta-alayksikköä kohti (GB/T 1839 tai ISO 1460)
- Pinnoitteen tarttuvuus (taivutuskoe)
- Hitsauksen eheys (tasoitus- ja leikkautumistesti; pyörrevirta pyynnöstä)
- Valmiin putken silmämääräinen ja mittatarkastus
The4-vaiheinen prosessiohjaus ja 16 tarkastuspistettäkirjataan erää kohti. Kolmannen osapuolen tarkastus SGS:n, BV:n, Intertekin tai oman QC-tiimisi toimesta voidaan järjestää ennen lähetystä, ja raportti sisältyy lähetysasiakirjoihin.
Sertifikaatit
Tätä putkea koskevat hallintajärjestelmät ja tuotesertifioinnit:
- ISO 9001:2015— laadunhallintajärjestelmä, joka kattaa tuotannon ja tarkastuksen
- ISO 14001:2015— ympäristöjärjestelmä
- ISO 45001:2018— työterveyden ja -turvallisuuden hallintajärjestelmä
- EN 1090-1— Teräsrakenteiden suoritusluokka, jota vaaditaan CE-merkinnässä EU:ssa
- Rakennustuoteasetus (CPR)— EU-hankkeiden suoritustasoilmoitus
- SGS Gold Plus -toimittaja— SGS on tarkastanut riippumattomasti paikan päällä
Kentän tulokset
90 MW rannikon aurinkovoimala, Kaakkois-Aasia
Korkea suolapitoisuus, ympärivuotinen rankkasade ja voimakas UV-säteily. Alkuperäisessä galvanoidussa rakenteessa oli paikallista ruostetta ja pinnoitteen kuoriutumista12 kuukautta. Korvausrakenne käytti tätä putkea ja sen jälkeenkolme vuottaKäytön aikana tarkastetuissa osissa ei havaittu punaista ruostetta leikatuissa päissä, pultinrei'issä tai asennusnaarmuja, ja pinnoite oli ehjä ruuviliitoksissa.
Tuuli-aurinkohybridiprojekti, Länsi-Kiina

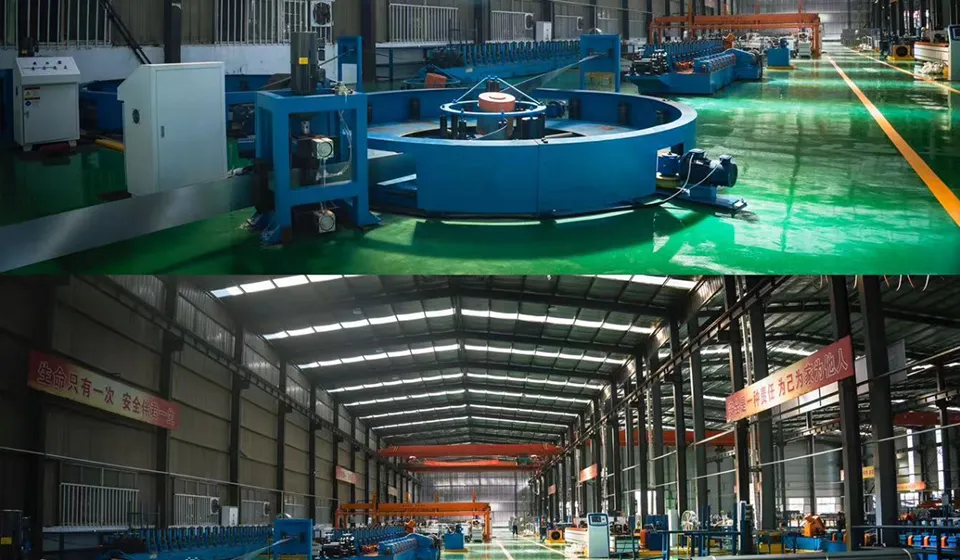

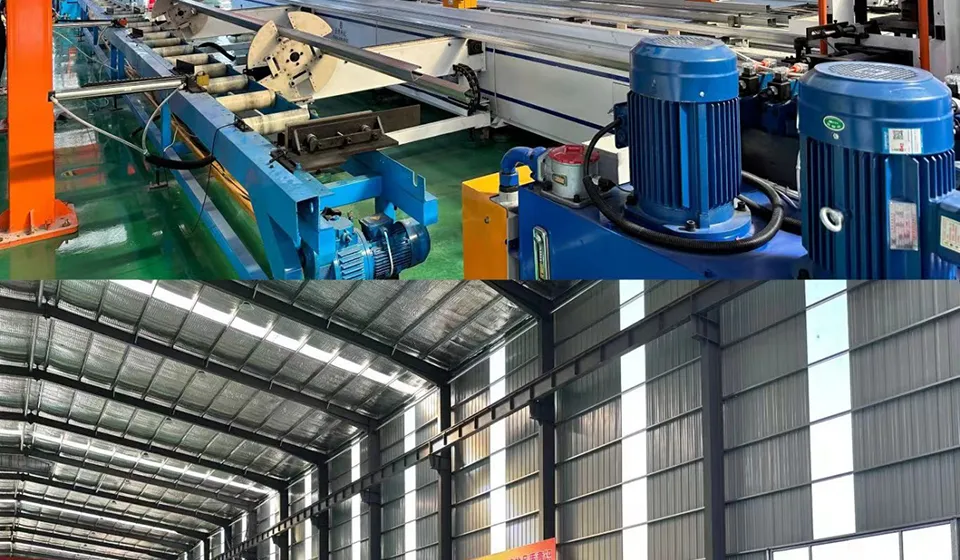

Työpaikan lämpötila laskee alhaalta-30 °Ctalvella yläpuolelle+35 °Ckesällä jatkuvalla tuulella. Putki määriteltiin, koska pinnoite kestää lämpökiertoa ja pulttiliitokset eivät ruostu kosketuspintoihin. Meidäntehdasnäyttelykattaa näiden erien takana olevat tuotantolinjat.
Usein kysytyt kysymykset
Mitä "itseparantuminen" tässä pinnoitteessa oikeastaan tarkoittaa?
Se kuvaa Zn-Al-Mg-pinnoitteen käyttäytymistä naarmuuntumisen tai leikatun reunan kohdalla. Kun pinnoite vaurioituu, magnesium ja alumiini reagoivat kosteuden ja hapen kanssa muodostaen tiheän, niukkaliukoisen korroosiotuotteen, joka peittää paljastetun teräksen. Tämä hidastaa ja useimmissa tapauksissa pysäyttää korroosion, joka muuten leviäisi ulospäin vauriosta.
Se on itse pinnoitteen kemiallinen ominaisuus – ei polymeerilisäaine tai pintamaali, joka kuluu pois.
Miten se eroaa kuumasinkitystä teräsputkesta?
Kuumasinkitys suojaa terästä sinkillä. Leikkausreunoissa ja naarmuissa sinkki kuluu ja punaruoste voi alkaa, jos pinnoitteen paino ei ole tarpeeksi suuri ympäristölle. Zn-Al-Mg-pinnoite tarjoaa saman uhrautuvan suojan ja passivoivan vaikutuksen vaurioissa.
Neutraalissa suolasumutestauksessa ISO 9227:n mukaan aika punaruostumiseen on tyypillisesti3-5 kertaa pidempäänsamassa pinnoitemassassa, minkä vuoksi Self-healing ZAM Steel Pipe on määritelty, kun rakenteen tulee saavuttaa vuosi 25 ilman ruostekäsittelyä.
Mitä teräslajeja ja -kokoja on saatavilla?
Perusteräs: Q235B, Q355B, S235JR, S355JR, SS400 tai vastaava. Ulkohalkaisija20-219 mm, seinämän paksuus1,2-6,0 mm, pituus 3–12 m, pyöreänä, neliömäisinä ja suorakaiteen muotoisina. Pinnoitteen paino 60–275 g/m² kohteen korroosioluokasta riippuen.
Epätyypilliset koot, reikäkuviot ja päätypinnat valmistetaan piirustusten mukaan.
Voidaanko leikata, porata ja hitsata paikan päällä?
Kyllä. Se on valmistettu kuten mikä tahansa rakenneteräsputki. Leikkaus ja poraus paljastavat pohjateräksen leikkauspinnalla; leikkauksen ympärillä oleva Zn-Al-Mg-pinnoite suojaa kasvoja ilman korjauspinnoitetta useimmissa C3–C5-ympäristöissä.
Hitsatut liitokset tulee saada sinkkipitoinen korjauspinnoite hitsaus- ja lämpövaikutusalueelle, kuten minkä tahansa pinnoitetun teräksen kohdalla. Yhteensopiva korjauspinnoite voidaan toimittaa tilauksen mukana.
Mikä on mukautetun tilauksen toimitusaika?
Vakiokoot toimitetaan varastosta7-15 päivää. Mukautettu halkaisija, seinämän paksuus ja reikäkuviot toimivat yleensä20-35 päivääpiirustuksen hyväksynnästä riippuen määrästä ja pinnoitteen spesifikaatiosta. Projekteissa, joissa on kiinteä asennusikkuna, tuotantopaikka vahvistetaan tilauksen yhteydessä ja säilytetään.
Toimitatko testiraportteja ja kolmannen osapuolen tarkastuksia?
Jokaiseen lähetykseen sisältyy myllytestitodistus, jossa on todelliset kemialliset, mekaaniset ja pinnoitearvot. Kolmannen osapuolen tarkastus SGS:n, BV:n, Intertekin tai oman QC-tiimisi toimesta voidaan järjestää ennen lähetystä, ja raportti menee lähetysasiakirjoihin.
Lähetä piirustus, pyydä valmistustarjous
Kerro meille putken koko, pinnoitteen paino ja työmaan korroosioluokka. Vastaamme valmistuspiirustuksen, hinnan ja vahvistetun toimituspäivämäärän kanssa – mukaan lukien tehtaan testitodistuksen laajuus.
