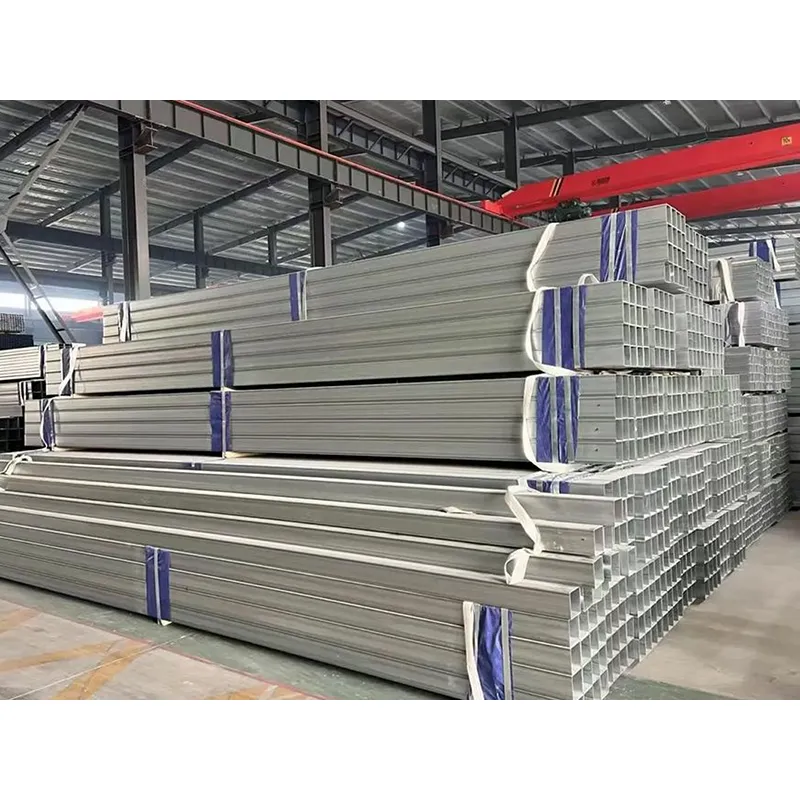

Rakenteellinen ontto osa on suljettu putkimainen teräsprofiili, jota käytetään laajasti aurinkosähköasennusjärjestelmissä, aurinkoautokatoksissa, maahan asennetuissa aurinkovoimaloissa, kaupallisissa kattoissa, maatalouden sähkörakenteissa ja muissa ulkoterässovelluksissa. Perinteisiin kiinteisiin osiin verrattuna sen ontto geometria voi tarjota tehokkaan tasapainon lujuuden, jäykkyyden, materiaalin kulutuksen ja rakenteellisen painon välillä.
Tässä artikkelissa kerrotaan, kuinka Structural Hollow Section toimii, miksi neliömäiset ja suorakaiteen muotoiset profiilit sopivat aurinkorakenteisiin, miten materiaalilaadut ja suojapinnoitteet vaikuttavat suorituskykyyn ja mitä ostajien tulee arvioida ennen toimittajan valintaa. Se tutkii myös valmistusprosesseja, räätälöintivaihtoehtoja, laadunvalvontanäkökohtia ja käytännön sovelluksia auttaakseen suunnittelu- ja hankintatiimejä tekemään parempia päätöksiä.
Sisällysluettelo
- Mikä on rakenteellinen ontto osa?
- Miksi ontto rakenne parantaa rakenteen tehokkuutta?
- Mitkä ovat aurinkokiinnitysjärjestelmien tärkeimmät edut?
- Mitä materiaaleja ja pintakäsittelyjä on saatavilla?
- Missä rakenteellista onttoprofiilia käytetään?
- Kuinka rakenteellinen onttoprofiili valmistetaan?
- Kuinka ostajien tulisi valita oikea rakenteellinen ontto osa?
- Miksi valita Energet Solar rakenteelliseen onttoprofiiliin?
- Usein kysytyt kysymykset
- Johtopäätös
Mikä on rakenteellinen ontto osa?
Rakenteellinen ontto osa on putkimainen teräsrakenneosa, jonka poikkileikkaus on suljettu. Toisin kuin kiinteät terästangot, se sisältää sisäisen onton alueen säilyttäen samalla jatkuvan ulkoprofiilin. Yleisimmät rakennesovellusten konfiguraatiot ovat Square Hollow Section (SHS) ja suorakulmainen ontto profiili (RHS).
Tämän geometrian avulla insinöörit voivat saavuttaa hyödyllisen rakenteellisen suorituskyvyn lisäämättä tarpeetonta materiaalia. Aurinkosähköasennusrakenteissa ontot osat voivat toimia pilareina, palkkeina, kannattimina ja muina kantavina osina. Niiden suljettu profiili on erityisen arvokas siellä, missä rakenteiden on kestettävä pystykuormituksen, tuulenpaineen, vääntövoimien ja muuttuvien ulkoolosuhteiden yhdistelmät.
Aurinkoenergiaprojekteissa tavoitteena ei ole vain valita raskain teräsosa. Tehokkaampi suunnittelu ottaa huomioon lujuuden, jäykkyyden, poikkileikkauksen mitat, seinämän paksuuden, liitosvaatimukset, ympäristöaltistuksen ja rakenteen kokonaispainon yhdessä.
Miksi ontto rakenne parantaa rakenteen tehokkuutta?
Rakenteellisen onton osan suorituskykyyn vaikuttaa voimakkaasti sen suljettu putkimainen geometria. Materiaali on sijoitettu osan kehän ympärille sen sijaan, että se olisi keskittynyt kokonaan keskelle. Tämä kokoonpano voi tarjota tehokkaan suhteen profiilin koon, painon, taivutusvastuksen ja vääntöjäykkyyden välillä.
Aurinkoasennusrakenteissa tällä on merkitystä, koska rakenneosat altistuvat useille kuormitussuunnaille. Tuuli voi aiheuttaa sivuttais- ja vääntövoimia, kun taas moduulien ja asennusosien paino muodostaa pystysuuntaisia kuormia. Hyvin suunniteltu ontto osa auttaa jakamaan nämä voimat koko osaan sen sijaan, että ne keskittyisivät pienelle alueelle.
- Tehokas kuorman jakautuminen:Suljettu profiili auttaa jakamaan rakenteellisia voimia osion poikki.
- Hyvä taivutuskyky:Geometria voi tarjota hyödyllistä taivutuskestävyyttä samalla kun se hallitsee rakenteen painoa.
- Vääntöjäykkyys:Suljetut osat sopivat hyvin sovelluksiin, joissa vääntymiskestävyys on tärkeää.
- Alennettu omapaino:Vähemmän tarpeetonta materiaalia voi vähentää koko asennusrakenteen painoa.
- Puhdas rakenteellinen ulkonäkö:Neliömäiset ja suorakaiteen muotoiset profiilit tarjoavat siistin geometrian näkyville ulkorakenteille.
Optimaalista poikkileikkausta ei kuitenkaan voida määrittää pelkästään muodon perusteella. Insinöörien tulee tarkistaa rakennelaskelmat paikallisen tuulen, lumen, seismisen, jänteen, liitoksen, perustusten ja sovellettavien suunnitteluvaatimusten perusteella.
Mitkä ovat aurinkokiinnitysjärjestelmien tärkeimmät edut?
| Suorituskykytekijä | Rakenteellisen onttoprofiilin etu | Aurinkoprojektin arvo |
|---|---|---|
| Rakenteellinen vahvuus | Tehokas suljetun profiilin geometria | Luotettava tuki PV-moduuleille ja asennussarjoille |
| Vääntöjäykkyys | Suljettu profiili parantaa vääntymiskestävyyttä | Hyödyllinen alttiille rakenteille vaihtelevissa tuulikuormissa |
| Rakenteellinen paino | Tehokas teräksen käyttö osan kehän ympärillä | Voi vähentää tarpeetonta kuollutta kuormaa |
| Mittojen joustavuus | Saatavana neliön ja suorakaiteen muotoisina kokoonpanoina | Tukee erilaisia rakenteellisia asetteluja ja liitosmalleja |
| Korroosiosuojaus | HDG- ja ZAM-vaihtoehdot voidaan määrittää | Sopii vaativiin ulkotiloihin |
| Räätälöinti | Mitat, seinämän paksuus, pituudet ja käsittely voidaan räätälöidä | Auttaa vastaamaan projektikohtaisiin suunnitteluvaatimuksiin |
Nämä edut tulevat erityisen merkityksellisiksi, kun aurinkoprojektiin liittyy tuhansia toistuvia rakenneosia. Pienikin parannus painotehokkuudessa, mittojen yhtenäisyydessä tai asennuksen yhteensopivuudessa voi vaikuttaa kuljetukseen, kokoonpanoon, perustusten vaatimuksiin ja projektin yleiseen talouteen.
Mitä materiaaleja ja pintakäsittelyjä on saatavilla?
Materiaalin valinnan tulee perustua rakennelaskelmiin, ympäristöolosuhteisiin, valmistusvaatimuksiin ja sovellettaviin teknisiin standardeihin. Energet Solar toimittaa yleensä Structural Hollow Sectionia käyttämällä hiiliteräslaatuja, kuten Q235B ja Q355B, kun taas muita laatuja voidaan harkita projektin spesifikaatioiden mukaan.
Q235B hiiliteräs
Q235B:tä käytetään laajalti yleisissä rakennesovelluksissa, joissa vaaditaan kohtalaista lujuutta ja luotettavia valmistusominaisuuksia. Se voi soveltua moniin tavanomaisiin aurinkoasennussovelluksiin, kun rakennesuunnittelu vahvistaa sen.
Q355B hiiliteräs
Q355B tarjoaa korkeamman myötörajan kuin Q235B, ja sitä voidaan harkita projekteissa, joissa vaaditaan suurempaa rakenteellista kapasiteettia tai optimoitua profiilisuunnittelua. Insinöörien tulisi valita laatu laskettujen kuormien perusteella sen sijaan, että oletetaan, että vahvempi laatu on automaattisesti paras ratkaisu.
Kuumasinkitys
Kuumasinkitys, joka tunnetaan yleisesti nimellä HDG, tarjoaa suojaavan sinkkipinnoitteen, joka auttaa suojaamaan terästä ilmakehän korroosiolta. Sitä käytetään laajasti ulkoteräsrakenteissa ja aurinkosähköasennussovelluksissa.
ZAM-pinnoite
ZAM viittaa sinkki-alumiini-magnesiumpinnoitusteknologiaan. Se on suunniteltu antamaan vahva korroosiosuoja, ja se on erityisen houkutteleva vaativiin ulkoympäristöihin, mukaan lukien kosteat ja rannikkoolosuhteet.
Pinnoitteen valinnassa ostajien tulee ottaa huomioon paikallinen kosteus, suolaaltistus, teollisuuden epäpuhtaudet, odotettu käyttöikä, käsittelyvaatimukset ja projektin huoltostrategia.
Missä rakenteellista onttoprofiilia käytetään?
Rakenteellinen ontto osain monipuolisuus mahdollistaa sen, että se palvelee monia erilaisia rakenteellisia rooleja. Aurinkoenergiatekniikassa sen sovellukset ulottuvat pidemmälle kuin yksi asennuskokoonpano.
Maahan asennettavat aurinkovoimalat
Onttoja teräsprofiileja voidaan käyttää pylväinä, palkkeina, tukina ja muina rakenteellisina elementteinä sähkön mittakaavan aurinkosähkölaitoksissa. Niiden lujuuden ja rakenteellisen tehokkuuden yhdistelmä on hyödyllinen suurille ryhmille, jotka ovat alttiina tuulelle ja lumikuormille.
Kaupallinen ja teollinen katto aurinkoenergia
Kattoprojekteissa tarpeettoman rakenteellisen painon vähentäminen voi olla tärkeä suunnittelunäkökohta. Oikein suunnitellut ontot osat voivat tarjota rakenteellista tukea ja auttaa hallitsemaan kattoon kohdistuvaa lisäkuormitusta.
Aurinkovoimaiset autokatokset
Aurinkoautokatokset vaativat vakaat pylväät ja palkit, jotka pystyvät tukemaan aurinkosähkömoduuleja ja luomaan käyttökelpoista pysäköintitilaa alle. Neliön ja suorakaiteen muotoiset onttoprofiilit voivat tarjota puhtaan arkkitehtonisen ulkonäön ja käytännöllisen rakennegeometrian.
Maatalouden ja kalastuksen aurinkoenergiahankkeet
Projektit, joissa yhdistetään aurinkosähkötuotanto maatalous- tai vesiviljelytoimintoihin, voivat vaatia suurempia jännevälejä ja kestäviä ulkorakenteita. Rakenteellinen Hollow Section voidaan liittää näihin järjestelmiin, kun sen mitat ja mekaaniset ominaisuudet täyttävät tekniset vaatimukset.
Muut ulkona käytettävät teräsrakenteet
Aurinkosähkön lisäksi onttoja rakenneprofiileja voidaan käyttää myös laitetasoissa, käytävillä, suojakaiteissa, tukikehyksissä ja muissa ulkoteräsrakenteissa.
Kuinka rakenteellinen onttoprofiili valmistetaan?
Johdonmukainen valmistus on välttämätöntä, koska mittapoikkeamat voivat vaikuttaa liitäntöihin, asennuksen tarkkuuteen ja rakenteiden suorituskykyyn. Ammattimainen tuotantoprosessi yhdistää tyypillisesti muotoilun, hitsauksen, oikaisun, leikkauksen, pintakäsittelyn ja tarkastuksen.
- Teräsmateriaalin valmistus:Sopiva hiiliteräs valitaan määritellyn laadun ja projektin vaatimusten mukaan.
- Tarkkuusrullan muotoilu:Teräs muotoillaan asteittain haluttuun profiiliin.
- Automaattinen hitsaus:Muodostettu teräs hitsataan jatkuvan ontelon muodostamiseksi.
- Oikaisu:Leikkaus prosessoidaan sopivan suoruuden ja mittojen yhtenäisyyden säilyttämiseksi.
- Kiinteäpituinen leikkaus:Osat leikataan vakio- tai räätälöityjen projektimittojen mukaan.
- Pinnan suojaus:HDG:tä, ZAM:ia tai muuta määriteltyä käsittelyä voidaan käyttää ympäristövaatimusten mukaisesti.
- Lopputarkastus:Mitat, seinämän paksuus, suoruus, pinnoitteen laatu ja muut määritellyt ominaisuudet tarkistetaan ennen toimitusta.
Suurissa aurinkoprojekteissa tuotannon johdonmukaisuus on erityisen tärkeää, koska satojen tai tuhansien rakenneosien on ehkä sovitettava yhteen asennuksen aikana.
Kuinka ostajien tulisi valita oikea rakenteellinen ontto osa?
Oikean tuotteen valintaan kuuluu muutakin kuin alimman tonnihinnan vertailu. Hankintatiimien tulee arvioida koko tekninen ja toimitusketjukuva ennen tilauksen tekemistä.
1. Vahvista rakennesuunnittelu
Aloita vaadituista kuormista, jännevälistä, tukiolosuhteista, liitäntätavoista ja sovellettavista suunnittelustandardeista. Poikkileikkauksen mitat ja seinämän paksuus tulee valita teknisten laskelmien perusteella.
2. Valitse sopiva teräslaatu
Selvitä, sopiiko Q235B, Q355B tai jokin muu laatu lasketuille rakennevaatimuksille. Materiaalin valinnan tulee olla dokumentoitu ja jäljitettävissä.
3. Arvioi asennusympäristö
Rannikko-, kosteat, teollisuus- ja altistumisympäristöt saattavat vaatia vahvempaa korroosiosuojausta kuin tavalliset sisämaasovellukset. HDG:tä ja ZAM:ia tulee verrata todellisten projektiolosuhteiden perusteella.
4. Tarkista mittatarkkuus
Tarkat mitat parantavat liitäntöjen yhteensopivuutta ja asennuksen tehokkuutta. Ostajien tulee vahvistaa toleranssit, seinämän paksuus, suoruus, pituus ja tarvittava reiän käsittely.
5. Harkitse mukautettua valmistusta
Suurissa projekteissa räätälöidyt pituudet, mitat, seinämän paksuudet, reiät ja pintakäsittelyt voivat auttaa vähentämään tarpeetonta valmistustyötä asennuspaikalla.
6. Arvioi toimittajan kapasiteetti
Toimittaja tulee arvioida valmistuskapasiteetin, laadunvalvontamenettelyjen, tuotannon johdonmukaisuuden, toimituskyvyn, teknisen tuen ja kokemuksen perusteella aurinkosähköprojekteista.
Miksi valita Energet Solar rakenteelliseen onttoprofiiliin?
Energet Solar keskittyy aurinkosähköasennusjärjestelmiin ja rakenneteräsratkaisuihin sen sijaan, että se toimisi pelkästään yleisenä teräksen jakelijana. Yritys on toimittanut rakennekomponentteja yli 1 000 aurinkosähköprojektiin maailmanlaajuisesti, ja sillä on useita tuotantolaitoksia, joilla on merkittävä vuotuinen tuotantokapasiteetti.
Sen tuotantokapasiteettia ovat tarkkuusrullamuovaus, automaattinen hitsaus, oikaisu, leikkaus ja pintakäsittely. Laatumenettelyt sisältävät mittamittauksen, seinämän paksuuden tarkastuksen, suoruuden tarkastuksen, pinnoitteen tarkastuksen ja mekaanisen testauksen sovellettavien vaatimusten mukaisesti.
Energet Solar tukee myös räätälöityä rakenneputkien tuotantoa. Ostajat voivat toimittaa projektipiirustuksia tai teknisiä eritelmiä arvioitavaksi, jolloin suunnittelutiimi voi ottaa huomioon mitat, seinämän paksuuden, pituudet, ympäristöolosuhteet ja pinnan suojauksen ennen tuotantoa.
- PV-painotteinen rakennevalmistuskokemus
- Neliön ja suorakaiteen muotoiset onttoprofiilikokoonpanot
- Q235B ja Q355B hiiliteräsvaihtoehdot
- Kuumasinkitty ja ZAM-pintasuojaus
- Räätälöidyt mitat, pituudet ja seinämän paksuudet
- OEM- ja massatuotannon tuki
- Mitta- ja pinnoitteen laadun tarkastus
- Tuki EPC-urakoitsijoiden, jakelijoiden ja aurinkopaneelien valmistajille
Laajemman valikoiman rakenneprofiileja varten ostajat voivat myös tutustua Energet Solarin teräsrakenteisiin muotoihin ja niihin liittyviin aurinkokiinnitystarvikkeisiin.
Usein kysytyt kysymykset
Mihin Structural Hollow Sectionia pääasiassa käytetään?
Rakenteellinen ontto osaia käytetään ensisijaisesti kantavana teräsosana aurinkosähköasennusjärjestelmissä, maahan asennettavissa aurinkovoimaloissa, katolla olevissa aurinkorakenteissa, aurinkoautokatoksissa, maatalousprojekteissa ja muissa ulkoteräsrakenteissa.
Mitä eroa on SHS:n ja RHS:n välillä?
SHS on lyhenne sanoista Square Hollow Section ja sen kahdella pääsivulla on samat ulkomitat. RHS on lyhenne sanoista Rectangular Hollow Section, ja sillä on erilaiset leveys- ja korkeusmitat. Sopiva profiili riippuu rakennelaskelmista, geometriasta, liitäntävaatimuksista ja projektin suunnittelusta.
Mitä teräslajeja voidaan käyttää rakenneonttoprofiilissa?
Yleisiä vaihtoehtoja ovat Q235B ja Q355B hiiliteräs. Oikea laatu tulee valita vaaditun myötörajan, rakennelaskelmien, sovellettavien standardien ja projektispesifikaatioiden mukaan.
Sopiiko Structural Hollow Section rannikon aurinkoprojekteihin?
Kyllä, se voi olla sopiva, kun teräslaji, profiilirakenne, liitokset ja korroosiosuojajärjestelmä on valittu oikein. HDG- ja ZAM-pinnoitteet voivat tarjota paremman suojan ulkosovelluksissa, kun taas rannikkoprojektien tulee saada erityinen suunnittelu- ja korroosio-ympäristöarviointi.
Voiko Energet Solar valmistaa räätälöityjä onttoja profiileja?
Kyllä. Energet Solar tukee räätälöityjä mittoja, seinäpaksuuksia, pituuksia, reikien käsittelyä ja pintakäsittelyjä. Tuotanto voi perustua suunnittelupiirustuksiin tai projektikohtaisiin teknisiin eritelmiin.
Mitä minun tulee antaa tarjousta pyytäessä?
Tarkemman tarjouksen saamiseksi ostajien tulee toimittaa vaadittu profiilityyppi, mitat, seinämän paksuus, teräslaatu, pituus, määrä, pintakäsittely, kohde, sovellus ja saatavilla olevat suunnittelupiirustukset tai tekniset tiedot.
Johtopäätös
Rakenteellinen ontto osa tarjoaa tehokkaan ratkaisun nykyaikaisiin aurinkokiinnitysrakenteisiin, koska sen suljetussa putkimaisessa geometriassa voidaan yhdistää rakenteellinen lujuus, vääntöjäykkyys, mittojen joustavuus ja hallittu rakennepaino. Kun poikkileikkauksen mitat, teräslaatu, korroosiosuojaus, valmistustarkkuus ja tekniset vaatimukset on sovitettu yhteen, se voi tukea luotettavaa suorituskykyä maahan asennetuissa aurinkosähkölaitoksissa, kattojen, aurinko-autokatosten, maataloussähköjärjestelmissä ja muissa ulkorakenteissa.
Jos hankit Structural Hollow Sectionia uutta aurinkosähköprojektia varten tai tarvitset räätälöityjä teräsprofiileja teknisten piirustusten perusteella, Energet Solar voi tarjota ammattimaisia tuotesuosituksia, räätälöityä valmistusta ja projektilähtöistä tukea. Jaa tekniset tiedot, vaaditut määrät ja sovellustiedot jaota meihin yhteyttätänään keskustellaksesi sopivasta rakenneputkiratkaisusta projektiisi.
