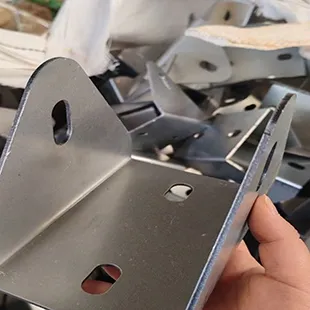

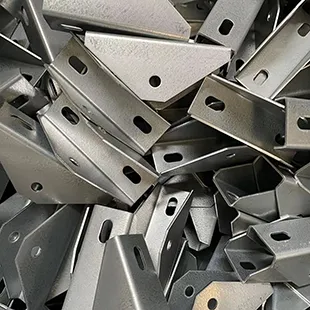

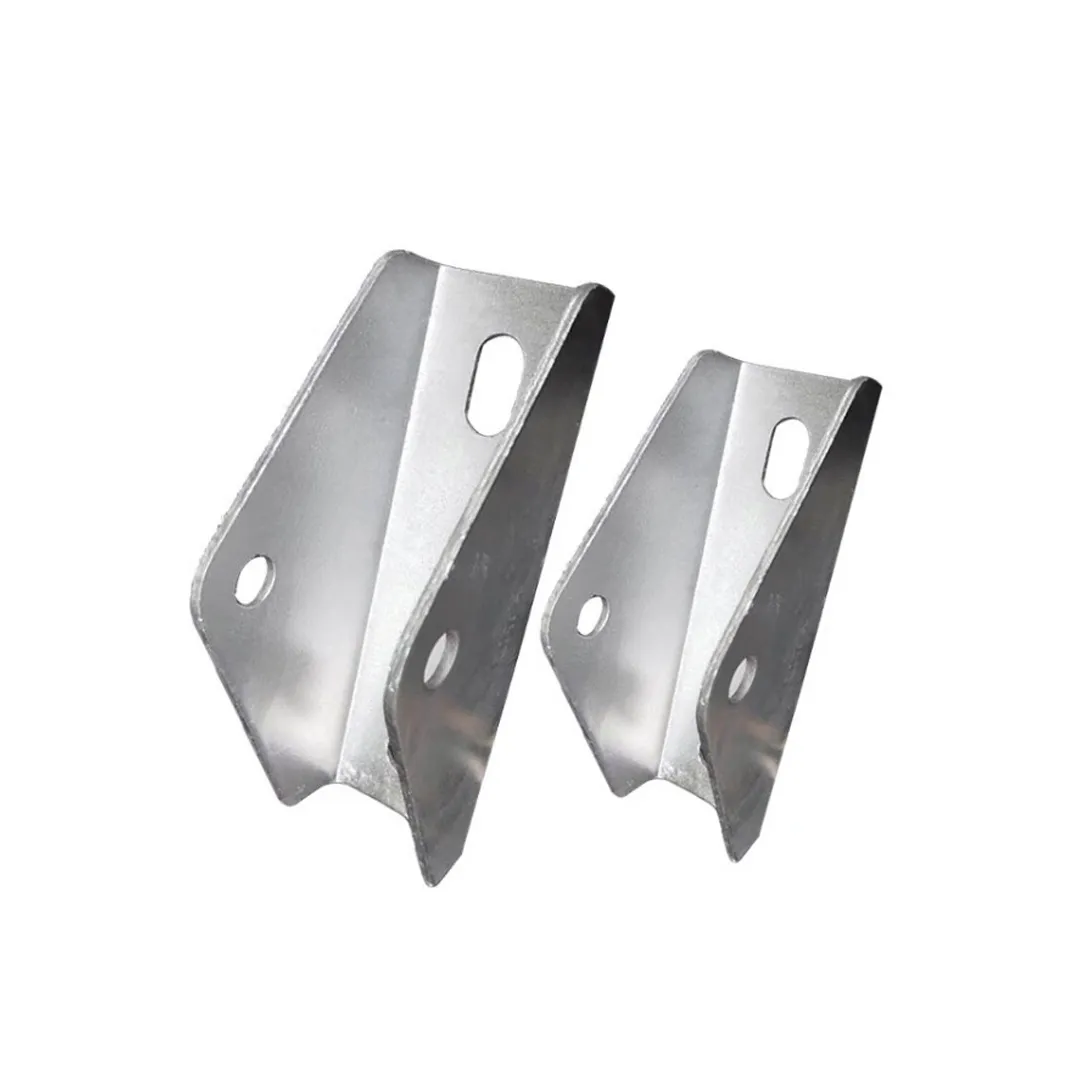

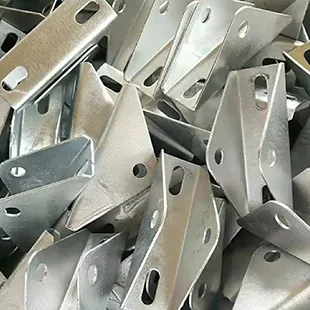

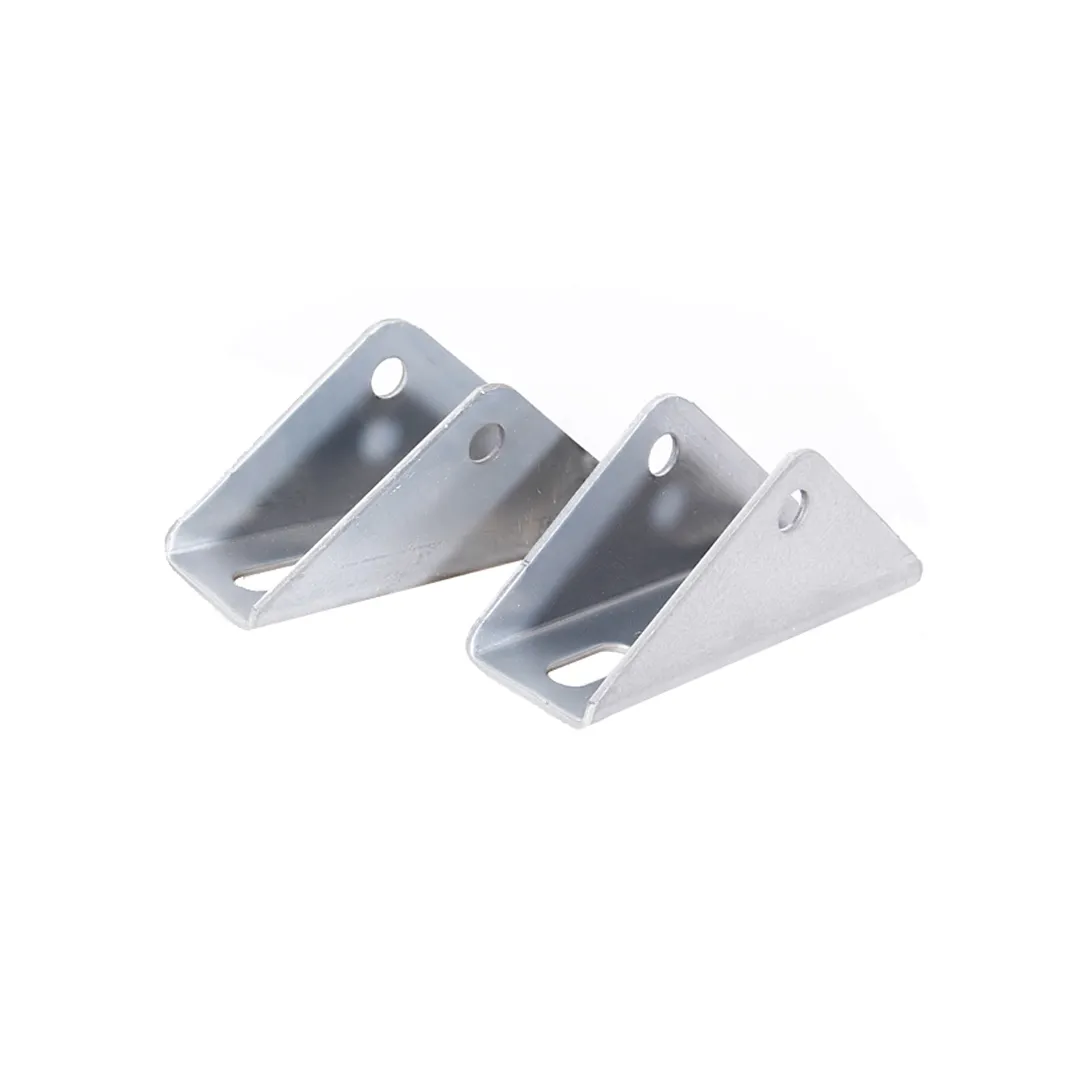

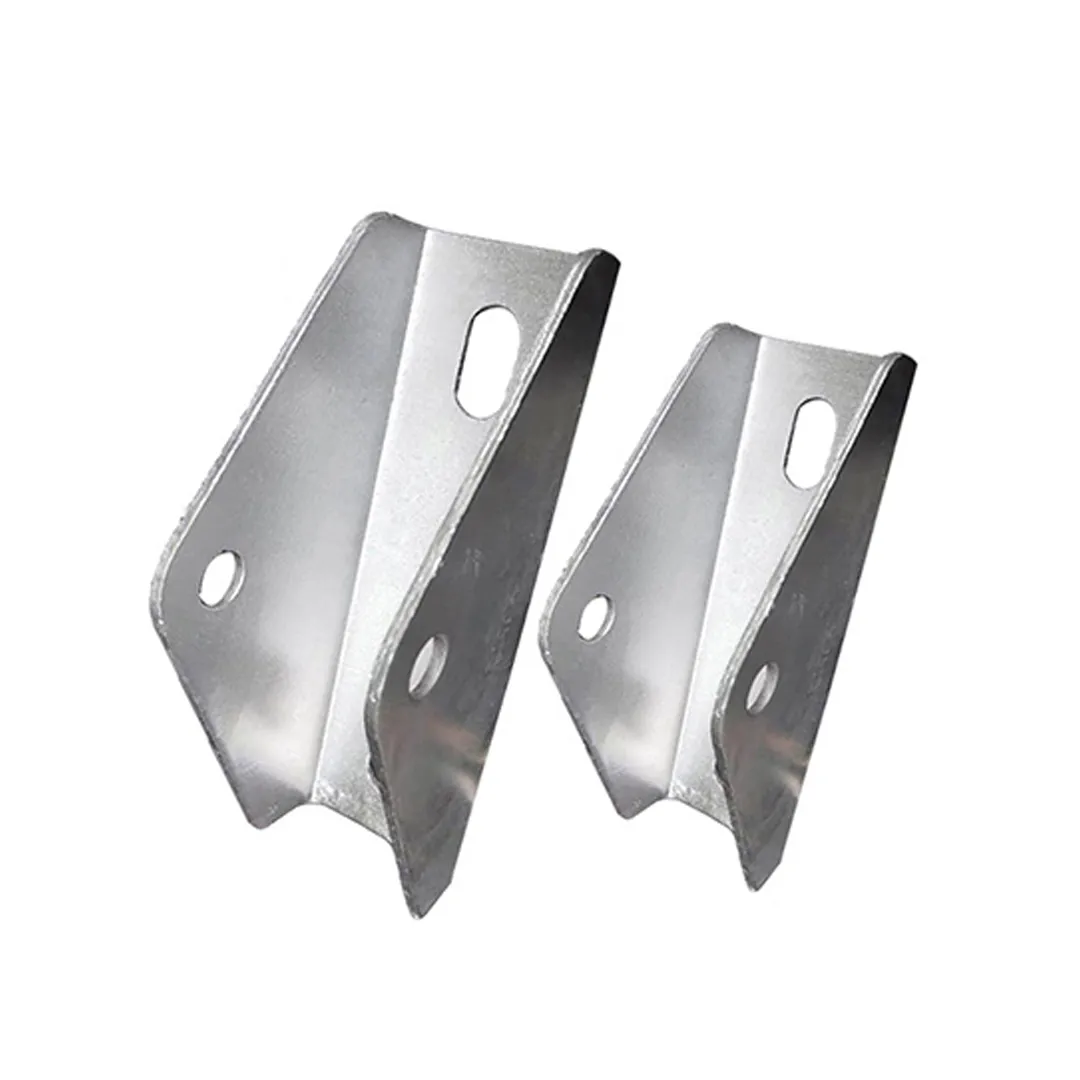

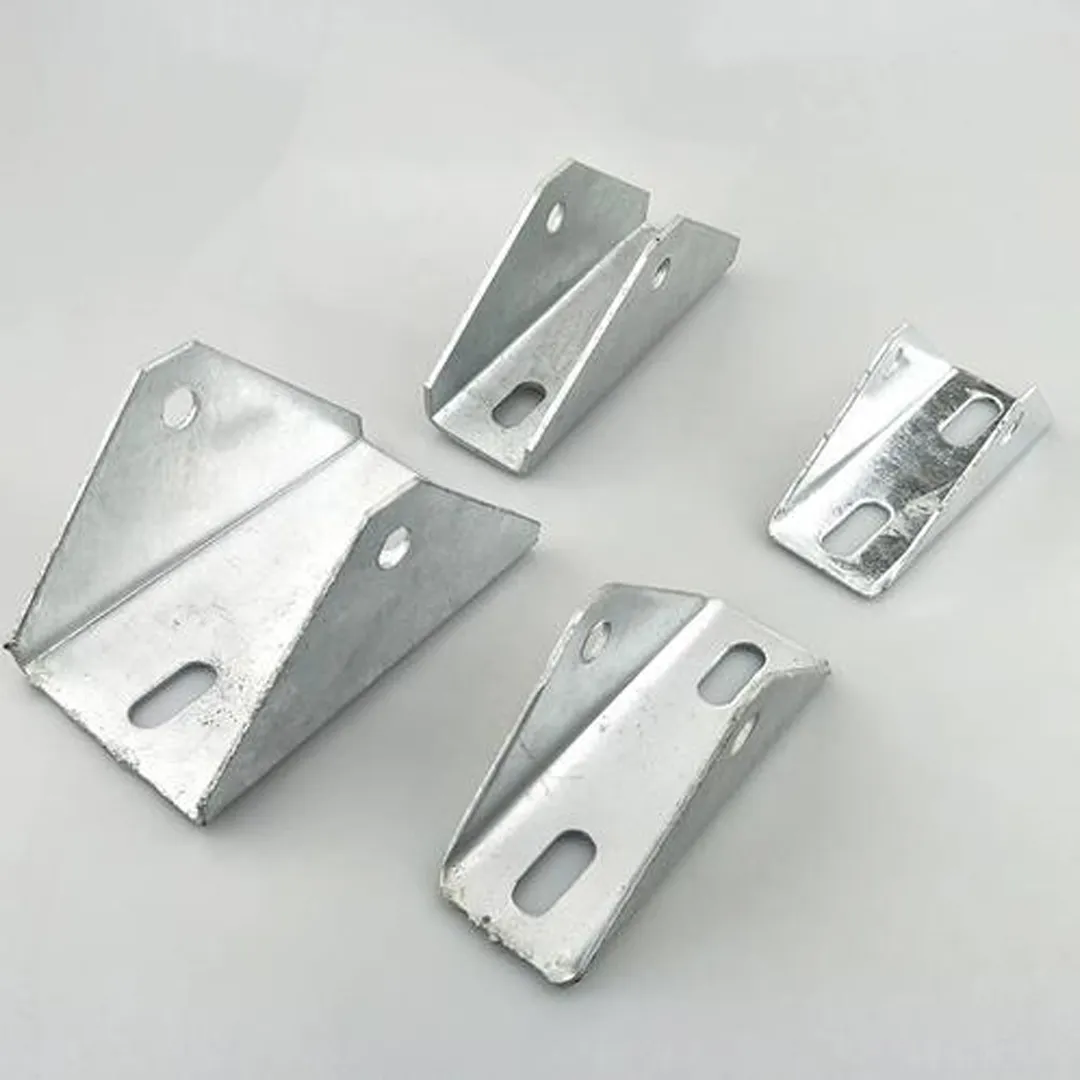

Kolmion muotoinen liitin

TheKolmion muotoinen liitinon rakenteellista vahvistuskomponenttia, jota käytetään palkkien, pylväiden ja tukiosien yhdistämiseen aurinkosähköasennusjärjestelmissä. Sen kolmion muotoinen geometria luo luonnollisesti vakaan kantavan rakenteen, joka jakaa voimat tasaisemmin kuin perinteiset litteät liittimet, mikä auttaa parantamaan tukirungon yleistä jäykkyyttä.

Asennettuna kattojärjestelmiin tai suuriin maahan asennettuihin aurinkovoimaloihin, liitin parantaa tuulelle, lumelle ja pitkäaikaiselle ympäristörasitukselle alttiina olevien asennusjärjestelmien rakenteellista eheyttä.

Ensiluokkaiset materiaalit pitkäaikaiseen kestävyyteen

JokaKolmion muotoinen liitinon valmistettu käyttäenQ355B (S355JR) luja hiiliteräs, joka tarjoaa erinomaisen vetolujuuden ja rakenteellisen sitkeyden. Kovien ulko-olosuhteiden kestämiseksi jokainen komponentti on suojattu a45--85 μm kuumasinkitty pinnoite, joka tarjoaa erinomaisen korroosionkestävyyden, kosteuden, UV-altistuksen ja suolasuihkeen.

Tämä lujan teräksen ja teollisuustason korroosiosuojauksen yhdistelmä auttaa varmistamaan luotettavan suorituskyvyn aurinkopaneelin koko käyttöiän ajan.

Tarkkuusvalmistus helppoa asennusta varten

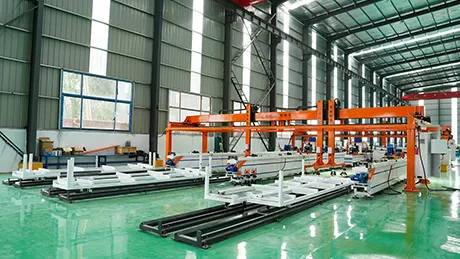

Tuotantoprosessissamme yhdistyvät automaattinen leimaus, CNC-lävistys, tarkkuustaivutus ja tiukka mittojen tarkastus varmistaakseen tasaisen tuotteen laadun.

Tarkka reikien sijoittelu ja tiukat valmistustoleranssit mahdollistavat nopean asennuksen ja vähentävät kohdistusongelmia kokoonpanon aikana. Sileät reunat ja tasainen pintakäsittely parantavat entisestään asennuksen tehokkuutta ja komponenttien luotettavuutta.

Joustava räätälöinti erilaisiin projekteihin

Erilaiset aurinkosähköprojektit vaativat erilaisia ​​rakenteellisia kokoonpanoja. Energet Solar tarjoaa kattavat räätälöintipalvelut, mukaan lukien:

- Liittimen mitat

- Materiaalin paksuus

- Taivutuskulma

- Reiän halkaisija ja väli

- Pintakäsittelyvaatimukset

Suunnittelutiimimme tekee tiivistä yhteistyötä asiakkaiden kanssa varmistaakseen, että jokainen liitin vastaa asennusjärjestelmän suunnittelua ja projektin kuormitusvaatimuksia.

Tekniset tiedot

Tyypilliset sovellukset

Maahan asennettavat aurinkovoimalat

Tarjoaa jäykkää rakenteellista vahvistusta suurille aurinkosähkötukijärjestelmille, mikä parantaa tuulikuormituksen ja pitkän jänteen rakenteellisten muodonmuutosten kestävyyttä.

Katon aurinkokiinnitysjärjestelmät

Vahvistaa kattokiinnikkeiden ja tukiosien välisiä liitoskohtia, parantaa asennuksen vakautta ja vähentää tuulen tärinän aiheuttamaa rakenteellista liikettä.

Aurinkovoimaiset autokatokset

Parantaa rungon jäykkyyttä pysäköintikatosrakenteissa, jotka vaativat parempaa kantavuutta ja pitkäkestoista kestävyyttä ulkona.

Teolliset ja kaupalliset aurinkosähköprojektit

Soveltuu teräsrunkoisiin aurinkosähkörakenteisiin, joita käytetään tehtaissa, varastoissa, logistiikkakeskuksissa ja liikerakennuksissa, joissa rakenteellinen luotettavuus on kriittinen.

Tuotteen edut

Optimoitu kolmiomainen rakennesuunnittelu

Verrattuna perinteisiin litteisiin liittimiin, kolmion muotoinen kokoonpano jakaa kuormat useisiin tukisuuntiin, mikä vähentää paikallista jännityskeskittymää ja parantaa liitoksen vakautta dynaamisissa kuormissa.

Erinomainen korroosionkestävyys

Paksu kuumasinkitty pinnoite antaa pitkäkestoisen suojan sateelta, kosteudelta, UV-altistukselta ja rannikkosuolalta, joten liitin sopii vaativiin ulkoympäristöihin.

Korkea valmistustarkkuus

Tarkka CNC-käsittely varmistaa reiän tarkan paikantamisen, tasaiset taivutuskulmat ja erinomaisen mittayhteensopivuuden, mikä vähentää asennusaikaa ja parantaa kokoonpanon laatua.

Vahva yhteensopivuus

Yhteensopiva laajan valikoiman aurinkosähköasennusjärjestelmiä ja rakenneosia, mikä mahdollistaa helpon integroinnin sekä uusiin asennuksiin että jälkiasennusprojekteihin.

OEM- ja ODM-tuki

Energet Solar tarjoaa räätälöityä tuotantoa asiakkaan piirustusten, teknisten spesifikaatioiden tai projektivaatimusten mukaan ja tukee sekä vakio- että ei-standardisovelluksia.

Asennusohjeet

Valitse oikea liitin

Valitse sopiva paksuus ja mitat rakennesuunnittelun, tuulikuorman ja asennusjärjestelmän ominaisuuksien perusteella optimaalisen vahvistuksen saavuttamiseksi.

Valmistele liitäntäpinta

Varmista ennen asennusta, että kaikki kosketuspinnat ovat puhtaat, tasaiset ja puhtaat ruosteesta, öljystä tai roskista, jotta saavutetaan täydellinen rakenteellinen kosketus.

Käytä oikeaa pultin kiristysmomenttia

Kiristä pultit suositeltujen vääntömomenttiarvojen mukaisesti. Liiallinen kiristäminen voi vääntää liittimen, kun taas riittämätön vääntömomentti voi heikentää liitoksen vakautta.

Vältä muutoksia paikan päällä

Älä leikkaa, hitsaa, poraa tai taivuta liitintä asennuksen jälkeen, koska rakenteelliset muutokset voivat heikentää sen suunniteltua kantavuutta.

Suorita rutiinitarkastus

Rannikkoympäristöissä tai korkean kosteuden olosuhteissa tarkasta sinkitty pinta ja kiinnikkeet säännöllisesti säilyttääksesi pitkäaikaisen korroosiosuojan.

Yleisiä asennusvirheitä

Useat asennusvirheet voivat heikentää aurinkoasennusjärjestelmän rakenteellista suorituskykyä.

Väärä pultin kiristysmomentti

Liiallinen kiristäminen voi muuttaa liittimen muotoa, kun taas riittämätön vääntömomentti voi aiheuttaa liitoksen liikettä käytön aikana.

Virheellinen asennus

Virheellinen kohdistus aiheuttaa epätasaisen jännityksen jakautumisen ja lisää rakenteellista väsymystä ajan myötä.

Sekalaiset kiinnityslaadut

Eri lujuusluokkien pulttien käyttö voi johtaa epäjohdonmukaiseen kuormansiirtoon ja heikentää liitosten luotettavuutta.

Vaurioitunut galvanoitu pinta

Naarmut tai liiallinen leikkaus sinkityksen jälkeen voivat paljastaa teräsalustan ja kiihdyttää korroosiota.

Miksi kolmioliittimemme toimii paremmin

Korkeampi rakenteellinen vakaus

Optimoitu kolmiogeometria tarjoaa tehokkaamman voimansiirron kuin perinteiset litteät liittimet, mikä auttaa vähentämään tärinää, liitoksen löystymistä ja rakenteellisia muodonmuutoksia pitkäaikaisen käytön aikana.

Pidempi käyttöikä ulkona

Kuumasinkitys tarjoaa erinomaisen korroosionkestävyyden verrattuna maalattuihin tai sähkösinkittyihin tuotteisiin, mikä vähentää huoltotarvetta koko projektin elinkaaren ajan.

Parempi kokoonpanotarkkuus

Tasaiset valmistustoleranssit parantavat asennuksen tehokkuutta ja vähentävät kohdistusvirheitä kenttärakentamisen aikana.

Tekninen räätälöinti

Toisin kuin monet markkinoilla olevat vakioliittimet, tuotteemme voidaan räätälöidä vastaamaan ainutlaatuisia rakenteellisia asetteluja, asennusjärjestelmiä ja projektikohtaisia ​​suunnitteluvaatimuksia.

Usein kysytyt kysymykset

Mikä on kolmiomaisen liittimen ensisijainen tehtävä?

Se vahvistaa palkkien, pylväiden ja tukiosien välisiä rakenteellisia liitoksia, mikä parantaa aurinkosähköasennusjärjestelmien yleistä jäykkyyttä ja vakautta.

Mitkä aurinkoprojektit voivat käyttää tätä liitintä?

Se soveltuu katolla sijaitseviin aurinkosähköjärjestelmiin, maahan asennettuihin aurinkotiloihin, aurinkoautokatoksiin, teollisiin aurinkosähkörakenteisiin ja räätälöityihin terästukijärjestelmiin.

Voiko mittoja mukauttaa?

Kyllä. TarjoammeOEM ja ODMvalmistus asiakkaan piirustusten, teknisten vaatimusten tai projektin spesifikaatioiden perusteella.

Sopiiko liitin rannikkoympäristöön?

Kyllä. Kuumasinkitty pinnoite kestää erinomaisesti suolasumua ja kosteutta, joten se sopii rannikkoasennuksiin ja korkean kosteuden asennuksiin.

Mitä materiaaleja on saatavilla?

Vakiomateriaali onQ355B (S355JR) hiiliteräs. Muista materiaalivaihtoehdoista voidaan keskustella projektin vaatimusten mukaan.

Miten tuotteiden laatua valvotaan?

Jokainen tuotantoerä käy läpi raaka-ainetarkastuksen, mittavarmuuden, pinnoitteen paksuuden testauksen ja lopullisen laaduntarkastuksen ennen lähetystä.

Tarjoaako Energet Solar teknistä tukea?

Kyllä. Suunnittelutiimimme voi auttaa tuotteiden valinnassa, rakennesuosituksissa, räätälöinnissa ja asennusohjeissa aurinkosähköprojekteissa maailmanlaajuisesti.
