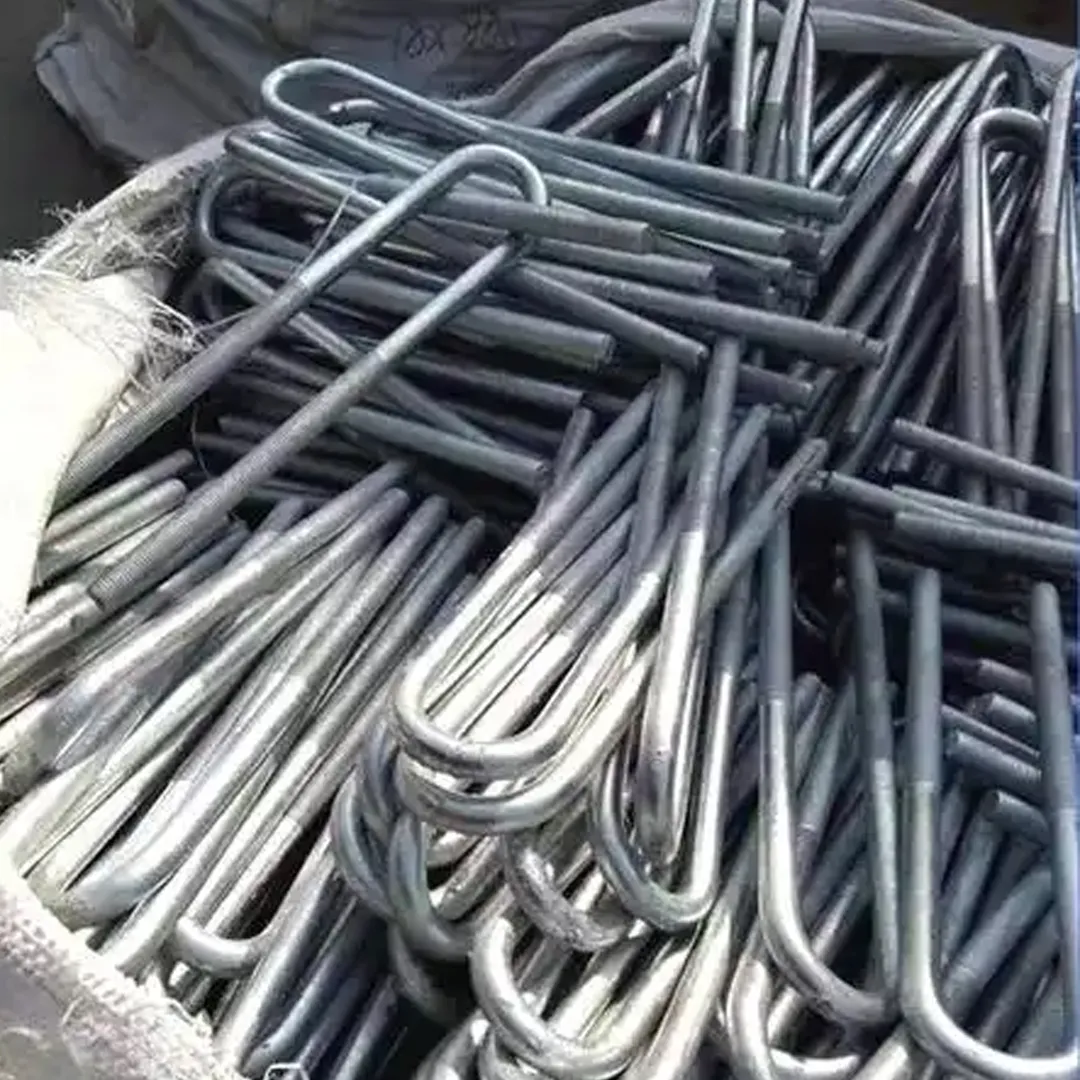

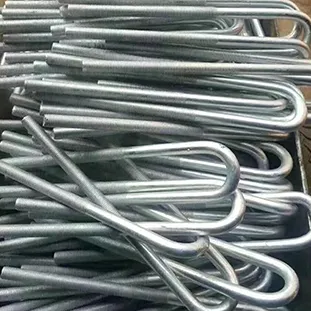

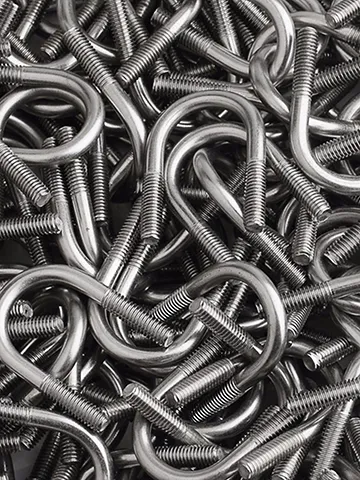

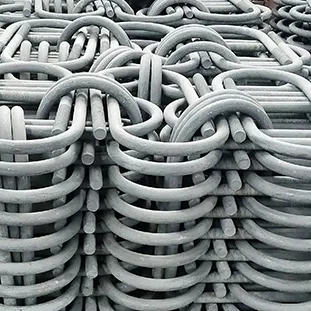

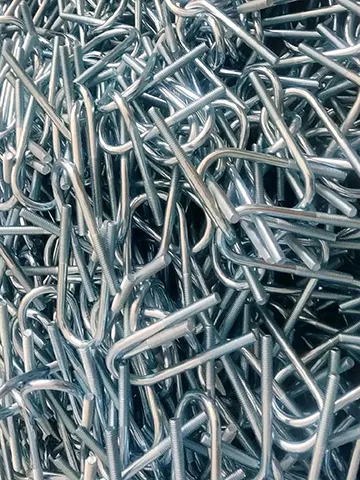

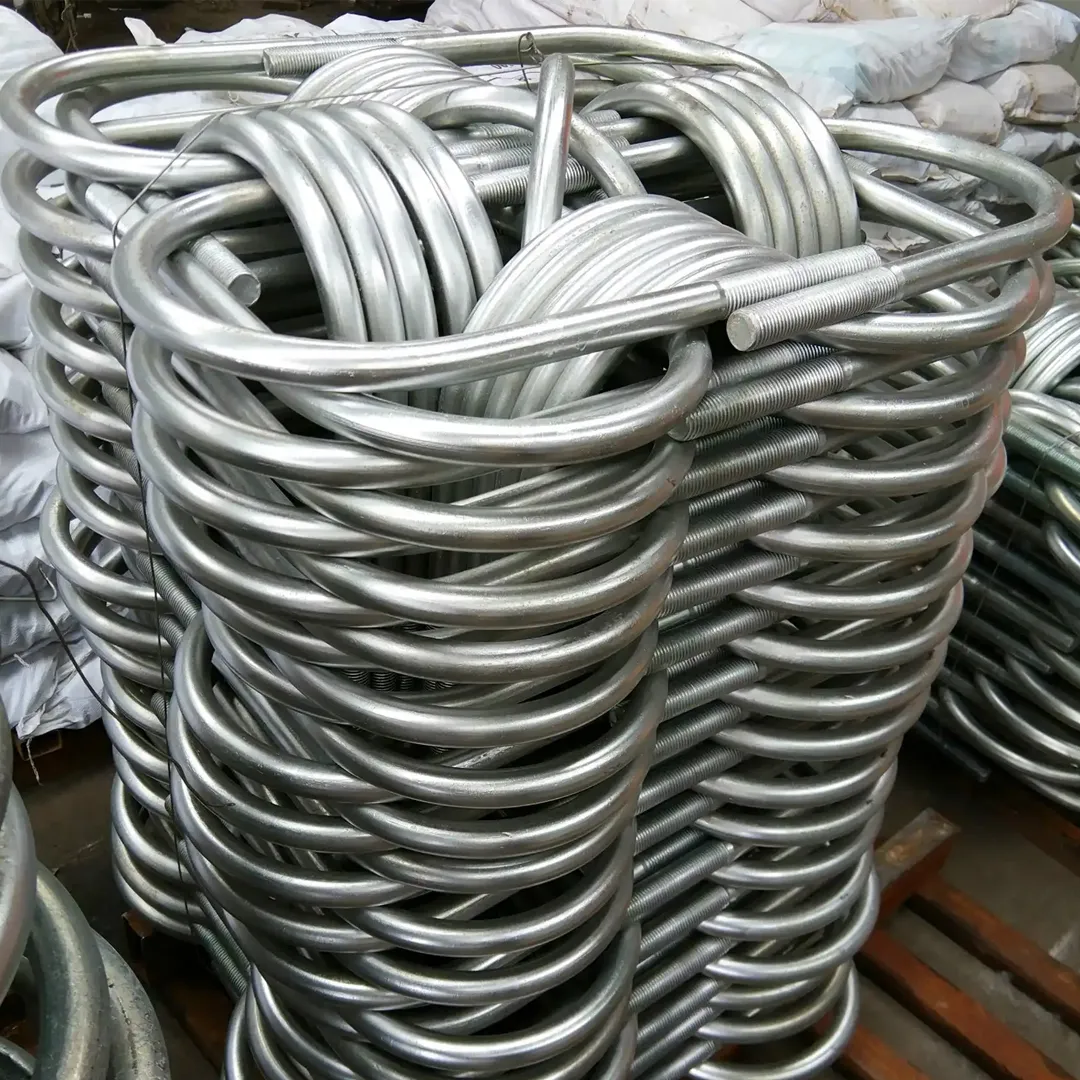

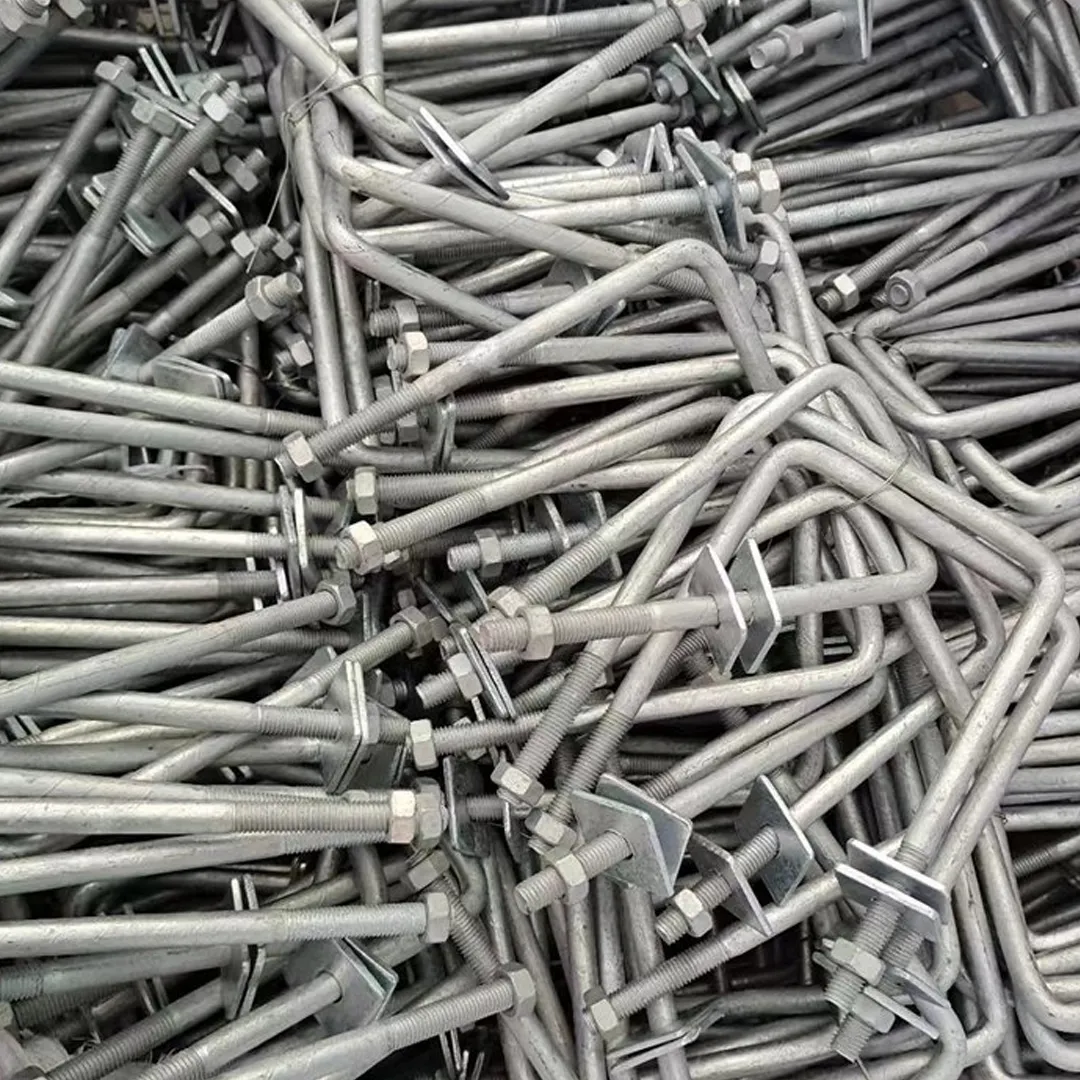

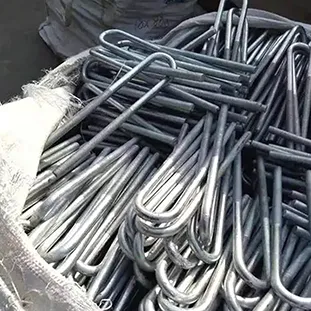

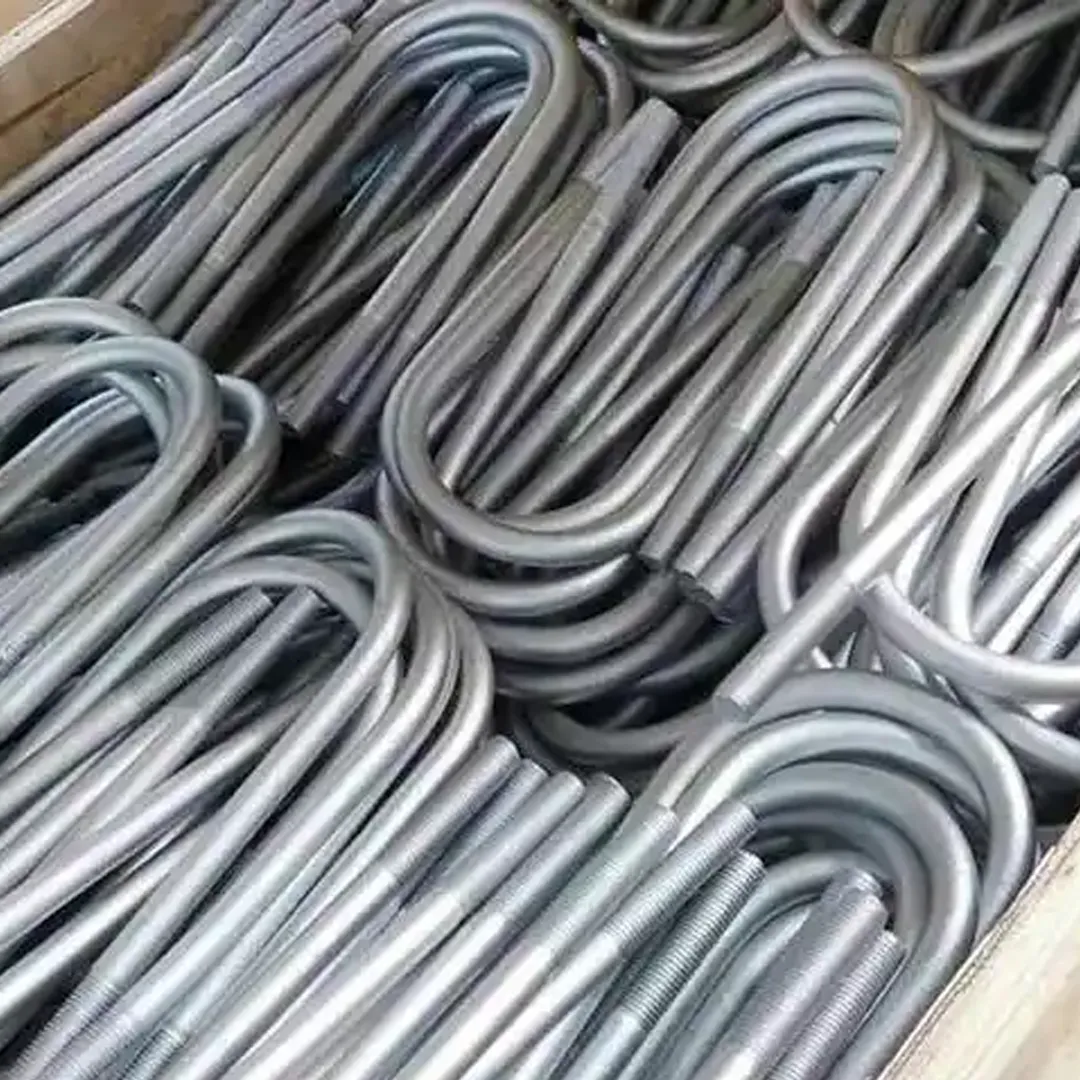

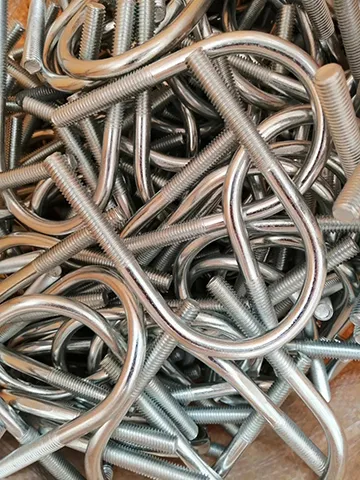

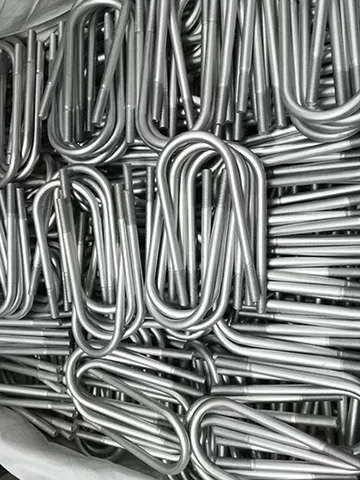

U-pultti aurinkotelineisiin

TheU-pultti aurinkotelineisiinon erikoistunut kiinnityskomponentti, joka on kehitetty aurinkosähköasennusrakenteissa käytettävien teräsputkien, putkitukien ja poikkipalkkien liittämiseen. Toisin kuin tavalliset pultit, jotka kiinnittävät komponentit tasaisten kosketuspintojen kautta, U-pultti kiertyy putken ulkohalkaisijan ympärille luoden tasapainoisemman ja turvallisemman liitoksen.

Tämä rakenne lisää kiinnittimen ja putken välistä kosketuspinta-alaa ja parantaa samalla kuorman jakautumista koko liitoksessa. Tämän seurauksena kokoonpano kestää paremmin tärinää, tuulen aiheuttamaa liikettä ja pitkäaikaista rakenteellista väsymystä.

Tuotetta käytetään laajalti maahan asennetuissa aurinkosähkötiloissa, katolla sijaitsevissa aurinkosähköjärjestelmissä, aurinkoautokatoksissa, maatalouden aurinkosähkörakenteissa ja erilaisissa terästukirakenteissa, joissa putken vakaus on kriittinen.

Erittäin lujat materiaalit rakenteelliseen luotettavuuteen

Jokainen U-pultti on valmistettu premium-tekniikallaQ255B (S235JR) hiiliteräs, joka tarjoaa erinomaisen vetolujuuden, taipuisuuden ja kestävyyden toistuvaa kuormitusta vastaan.

Kestää kovia ulkoilmaolosuhteita, pinta voidaan viimeistellä jommallakummallaKuumasinkitystaiZAM (sinkki-alumiini-magnesium) pinnoitemuodostaen kestävän suojakerroksen kosteutta, ultraviolettisäteilyä, suolasumua ja ilmakehän korroosiota vastaan.

Nämä korroosionkestävät pinnoitteet auttavat ylläpitämään pitkäaikaista kiinnityskykyä ja vähentämään huoltovaatimuksia koko aurinkosähköjärjestelmän käyttöiän ajan.

Tarkkuusvalmistus tasaiseen suorituskykyyn

Jokainen U-pultti valmistetaan täysin kontrolloidulla valmistusprosessilla, jossa yhdistyvät automaattinen taivutus, tarkkuuskierteiden valssaus, mittatarkastus ja pintakäsittely.

Perinteiseen kierteenleikkaukseen verrattuna valssatut kierteet säilyttävät teräksen jatkuvan raerakenteen, mikä parantaa väsymiskestävyyttä ja tasaisempaa kiinnitystä muttereiden kanssa asennuksen aikana.

Tasaisen tuotteen laadun varmistamiseksi jokainen tuotanto-erä tarkastetaan:

- Kokonaismitat

- Putken taivutussäde

- Langan tarkkuus

- Pintapinnoitteen laatu

- Puristuskonsistenssi

Tämä standardoitu tuotantoprosessi takaa erinomaisen vaihdettavuuden ja luotettavan asennuksen suurissa aurinkoprojekteissa.

Räätälöidyt ratkaisut erilaisiin asennusjärjestelmiin

Koska aurinkosähköasennusjärjestelmät vaihtelevat rakenteellisesti, Energet Solar tarjoaa kattavanOEM- ja ODM-räätälöintipalvelut.

Saatavilla olevat mukautukset sisältävät:

- Putken halkaisijan yhteensopivuus

- U-pultin pituus

- Langan erittely

- Teräksen halkaisija

- Galvanoidun pinnoitteen paksuus

- ZAM-pinnoitusvaihtoehto

- Erityinen taivutussäde

- Pakkausvaatimukset

Suunnittelutiimimme voi suositella sopivia eritelmiä rakennepiirustusten, kuormitusolosuhteiden ja projektin vaatimusten perusteella.

Tekniset tiedot

Tekninen periaate

Miksi U-pultit toimivat paremmin putkirakenteissa?

Toisin kuin litteät kiinnikkeet, jotka kohdistavat voimaa vain rajoitetuissa kosketuspisteissä, U-pultti ympäröi putkea ja jakaa puristuskuorman paljon suuremmalle pinta-alalle.

Tämä kokoonpano tuottaa tasaisemman kosketuspaineen, mikä auttaa vähentämään paikallista jännityspitoisuutta, joka voi muutoin muuttaa putken muotoa tai löystyä liitoksen ajan myötä.

Aurinkosähkörakenteissa, jotka ovat alttiina jatkuville tuulikuormituksille ja lämpölaajenemiselle, tämä tasapainoinen voimanjako lisää rakenteellista vakautta ja vähentää huoltotarvetta.

Kuinka puristusvoimaa ylläpidetään

Oikein asennettu U-pultti synnyttää esijännityksen, kun mutterit kiristetään. Tämä esijännitys luo riittävän kitkan putken ja tukirakenteen välille, mikä estää ei-toivotun liikkeen normaalin käytön aikana.

Koska tuuli, tärinä ja lämpötilan muutokset vaikuttavat toistuvasti aurinkokiinnitysjärjestelmään, tasaisen esikuormituksen ylläpitäminen on välttämätöntä liitännän eheyden säilyttämiseksi.

Tästä syystä oikea pulttikoon valinta, tarkka kierteiden kiinnitys ja hallittu kiristysmomentti ovat kaikki tärkeitä pitkän aikavälin suorituskykyyn vaikuttavia tekijöitä.

Tuotesovellukset

Maahan asennettavat aurinkovoimalat

Käytetään pyöreiden teräsputkien ja rakenneosien kiinnittämiseen yleishyödyllisissä aurinkosähköprojekteissa, joissa vaaditaan suurta rakenteellista lujuutta ja pitkäkestoista kestävyyttä.

Katon aurinkosähköjärjestelmät

Tarjoaa vakaan kiinnityksen putkimaisten tukien ja asennuskehysten väliin ja vähentää samalla tuulen tärinän ja lämpölaajenemisen aiheuttamaa liikettä.

Aurinkoenergian autokatosrakenteet

Varmistaa luotettavan putken kiinnityksen koko pysäköintikatoksen rungossa ja säilyttää rakenteellisen jäykkyyden ajoneuvon kuormituksessa ja ulkoilmaolosuhteissa.

Teräsrakenneprojektit

Soveltuu teollisuusrakennuksiin, varastoihin, maataloustiloihin ja erilaisiin teräsrunkokohteisiin, jotka vaativat kestäviä putkien kiinnitysratkaisuja.

Maatalouden ja maaseudun aurinkosähköjärjestelmät

Ihanteellinen aurinkosähköjärjestelmiin kasvihuoneissa, karjan suojissa, kastelulaitoksissa ja muissa maatalousrakenteissa, joissa käytetään teräsputkia.

Oikean U-pultin valitseminen projektiisi

Oikean U-pultin valinta on ratkaisevan tärkeää aurinkosähköasennusjärjestelmän rakenteellisen suorituskyvyn kannalta. Sen sijaan, että valitsisi vain pultin halkaisijan, insinöörien tulisi arvioida useita asennus- ja ympäristötekijöitä pitkän aikavälin luotettavuuden varmistamiseksi.

Sovita putken halkaisija

U-pultin sisäsäteen tulee vastata tarkasti putken ulkohalkaisijaa.

Ylisuuri U-pultti voi vähentää puristusvoimaa ja sallia liikkumisen tuulen aiheuttaman tärinän alaisena, kun taas alimitoitettu U-pultti voi vaikeuttaa asennusta ja aiheuttaa liiallista jännitystä sekä kiinnikkeeseen että putkeen.

Valitse sopiva vahvuus

Eri liitoskohdat kantavat erilaisia ​​rakenteellisia kuormia.

Ensisijaiset kantavat osat vaativat tyypillisesti suuremman pultin halkaisijan ja lujempia materiaaleja, kun taas toissijaiset tukiosat voivat käyttää vakiomäärityksiä. Oikea valinta parantaa sekä turvallisuutta että kustannustehokkuutta.

Harkitse asennusympäristöä

Ympäristöolosuhteet vaikuttavat merkittävästi kiinnittimen käyttöikään.

KuumasinkittyU-pultit sopivat useimpiin sisämaan aurinkosähköprojekteihin.

ZAM-pinnoitettuU-pultit parantavat korroosionkestävyyttä rannikko-, korkeakosteisissa tai suolaisissa ympäristöissä, joissa pitkäaikainen altistuminen kiihdyttää korroosiota.

Tarkista ketjun yhteensopivuus

Varmista, että mutterit, aluslevyt ja kierteet ovat täysin yhteensopivia valitun U-pultin kanssa. Oikea sovitus parantaa esijännityksen johdonmukaisuutta ja vähentää kierrevaurioiden riskiä asennuksen aikana.

Asennus parhaat käytännöt

Oikea asennus on välttämätöntä rakenteen pitkäaikaisen vakauden säilyttämiseksi.

Varmista ennen asennusta, että U-pultti sopii putken halkaisijaan ja että kaikki kosketuspinnat ovat puhtaat ja puhtaat. Aseta U-pultti symmetrisesti putken ympärille tasapainoisen puristuspaineen saavuttamiseksi.

Kun kiristät, käytä vuorotellen molempia muttereita sen sijaan, että kiristät ensin kokonaan toiselta puolelta. Tämä auttaa jakamaan esikuormituksen tasaisesti ja ehkäisemään epätasaista kuormitusta tai putken vääristymistä.

Sen jälkeen, kun aurinkosähkörakenne on altistettu alkuperäisille käyttöolosuhteille, on suositeltavaa rutiinitarkistaa vääntömomentti sen varmistamiseksi, että liitäntä pysyy turvallisena.

Yleisiä asennusvirheitä

Jopa korkealaatuiset kiinnikkeet voivat epäonnistua, jos ne asennetaan väärin. Yleisten virheiden ymmärtäminen auttaa vähentämään ylläpitokustannuksia ja parantamaan aurinkokiinnitysjärjestelmän pitkän aikavälin luotettavuutta.

Tekniset näkökohdat

Esilatauksen ymmärtäminen

U-pultin kiristyksen ensisijainen tarkoitus on luoda esijännitys sen sijaan, että vain saattaisivat kaksi osaa yhteen.

Riittävä esijännitys aiheuttaa kitkaa putken ja tukirakenteen välille, mikä estää tuulikuormien, laitteiden tärinän tai lämpölaajenemisen aiheuttaman liikkeen. Tämän esijännityksen ylläpitäminen koko asennuksen käyttöiän ajan on yksi avaintekijöistä, jotka vaikuttavat yhteyden luotettavuuteen.

Kuorman siirto aurinkokiinnitysjärjestelmissä

Aurinkosähkörakenteissa U-pultit altistuvat staattisen ja dynaamisen kuormituksen yhdistelmälle.

Tyypillisiä latausolosuhteita ovat:

- Tuulenkoho, joka vaikuttaa aurinkokenttiin

- Lumikuorma kylmissä ilmastoissa

- Teräsosien lämpölaajeneminen ja supistuminen

- Ympäristömuutosten aiheuttama päivittäinen tärinä

- Kuormitukset tarkastuksen ja huollon aikana

Oikean U-pultin määrittelyn valitseminen auttaa jakamaan nämä kuormat turvallisesti koko asennusrakenteessa.

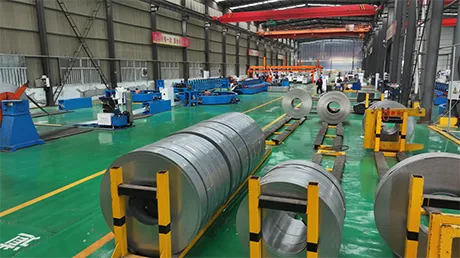

Valmistus ja laadunvalvonta

Tuotteen johdonmukaisuus on välttämätöntä suurissa aurinkosähköprojekteissa, joihin asennetaan tuhansia kiinnikkeitä.

Energet Solarissa jokainen tuotantoerä noudattaa standardoitua laadunvalvontaprosessia mittatarkkuuden ja vakaan mekaanisen suorituskyvyn varmistamiseksi.

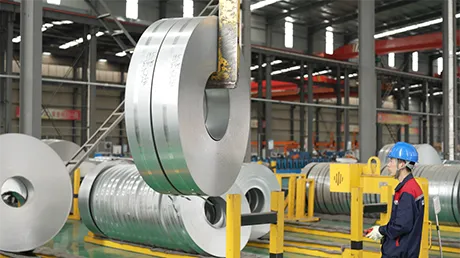

Raaka-aineen tarkastus

Kaikki saapuvat teräsmateriaalit tarkastetaan materiaalin laadun, kemiallisen koostumuksen ja mekaanisten ominaisuuksien varmistamiseksi ennen tuotannon aloittamista.

Tarkkuusmuovaus

Automaattinen taivutuslaitteisto varmistaa tasaisen taivutussäteen ja mittatarkkuuden jokaisessa tuotantoerässä.

Kierteen tarkastus

Valssattujen kierteiden profiilin tarkkuus, tasainen tarttuminen ja mittojen yhtenäisyys tarkastetaan luotettavan asennuksen varmistamiseksi.

Pinnan suojaus

Jokaisen erän pinnoitteen laatu ja pinnan eheys tarkastetaan galvanoinnin tai ZAM-käsittelyn jälkeen pitkän aikavälin korroosionkestävyyden varmistamiseksi.

Lopullinen laaduntarkastus

Valmiille tuotteille tehdään kattava tarkastus ennen lähettämistä, mukaan lukien mittatarkistukset, kierteiden tarkastus, silmämääräinen tarkastus ja pakkaustarkistukset.

Käytännön sovellustapaukset

Utility Scale aurinkovoimala Lähi-idässä

Energet Solar toimitti kuumasinkityt U-pultit pääputkiliitäntöihin 60 MW:n maahan asennettavaan aurinkosähköprojektiin, joka sijaitsee korkean lämpötilan autiomaassa ympäristössä.

Huolimatta pitkäaikaisesta altistumisesta voimakkaalle UV-säteilylle ja merkittävistä vuorokauden ja yön välisistä lämpötilavaihteluista, kiinnikkeet säilyttivät vakaan puristuskyvyn ilman havaittavaa löystymistä tai pinnoitteen heikkenemistä pitkän käytön jälkeen.

Coastal Rooftop PV Project Kaakkois-Aasiassa

35 MW:n katolla oleva aurinkosähköasennus vaati tehostettua korroosiosuojaa jatkuvan suolapitoisen ilman ja korkean kosteuden vuoksi.

Näiden olosuhteiden ratkaisemiseksi toimitettiin räätälöityjä ZAM-pinnoitettuja U-pultteja projektikohtaisin mitoin. Parannettu korroosionkestävyys vähensi huoltotiheyttä ja tarjosi luotettavan rakenteellisen suorituskyvyn koko pitkäaikaisen ulkokäytön ajan.

Miksi valita Energet Solar

Oikean kiinnikkeiden toimittajan valinta on yhtä tärkeää kuin oikean kiinnikkeen valinta.

Energet Solar yhdistää valmistuskokemuksen, suunnittelutuen ja tiukan laadunhallinnan tarjotakseen luotettavia kiinnitysratkaisuja aurinkosähköprojekteihin maailmanlaajuisesti.

Etujamme ovat:

- Aurinkoasennusjärjestelmiin erikoistunut ammattimainen valmistaja

- Automaattinen tuotanto vakaan tuotteen johdonmukaisuuden takaamiseksi

- OEM- ja ODM-räätälöintipalvelut

- Erittäin lujat hiiliteräsmateriaalit

- Kuumasinkitty ja ZAM-pinnoitusvaihtoehdot

- Tiukat mitta- ja laatutarkastukset

- Nopea tuotanto ja luotettava globaali toimitus

- Tekninen tuki suunnitteluprojekteille

Usein kysytyt kysymykset

Voidaanko U-pultin mittoja mukauttaa?

Kyllä. Valmistamme räätälöityjä U-pultteja putken halkaisijan, pultin pituuden, kierreerittelyn, materiaalin ja pinnoitevaatimusten perusteella.

Mikä pinnoite on parempi rannikkoympäristöihin?

ZAM pinnoitesuositellaan yleisesti rannikkoalueille ja korkean kosteuden omaaville alueille, koska se parantaa suolasumua ja ilmakehän korroosiota vastaan.

Kuinka määritän oikean U-pultin koon?

U-pultin tulee vastata putken ulkohalkaisijaa ottaen huomioon rakenteellinen kuormitus, asennusvälys ja tarvittava puristusvoima.

Ovatko vastaavat mutterit ja aluslevyt mukana?

Ne voidaan toimittaa osana täydellistä kiinnityssarjaa asiakkaan vaatimusten mukaan.

Voidaanko näitä U-pultteja käyttää neliömäisille putkille?

Kyllä. Tarjoamme räätälöityjä taivutusmittoja, jotka sopivat sekä pyöreisiin että neliömäisiin teräsputkisovelluksiin.

Mitä standardeja tuotteesi noudattavat?

Tuotteemme valmistetaan asiaankuuluvien kansainvälisten aurinkosähkörakennevaatimusten mukaisesti ja ne valmistetaan tiukan laatujärjestelmän mukaisesti.

Tarjoatko teknistä tukea?

Kyllä. Suunnittelutiimimme voi auttaa tuotteiden valinnassa, piirustusten tarkastelussa, räätälöinnissa ja teknisissä suosituksissa erilaisille aurinkosähköasennusjärjestelmille.

Mitä tarkastuksia tehdään ennen lähetystä?

Jokaiselle erälle suoritetaan mittatarkastus, kierteiden tarkastus, pintapinnoitteen tarkastus, ulkonäkötarkastukset ja pakkaustarkastukset tasaisen laadun varmistamiseksi ennen toimitusta.
