Artikkelin tiivistelmä: Kylmämuovattua terästä purlinon tärkeä rakennekomponentti nykyaikaisissa aurinkokiinnitysjärjestelmissä ja teräsrunkorakenteissa. Yhdistämällä tehokkaan poikkileikkauksen suunnittelun, tarkan rullamuovauksen, korroosionkestävät pinnoitteet ja joustavan räätälöinnin se voi tarjota luotettavaa tukea ja auttaa vähentämään tarpeetonta rakenteen painoa ja asennuksen monimutkaisuutta. Tässä artikkelissa kerrotaan, kuinka kylmämuovatut teräsorret toimivat, missä niitä käytetään, mitkä tekijät tulee ottaa huomioon valinnassa ja kuinka oikeat valmistus- ja asennuskäytännöt voivat parantaa rakenteellista suorituskykyä pitkällä aikavälillä.
Sisällysluettelo
- Mikä on kylmämuovattu teräspurline?
- Kuinka Purlin-rakenne toimii?
- Miksi kylmämuovattua teräspurnetta käytetään laajalti?
- Missä kylmämuovattua teräspurnetta käytetään?
- Kylmämuovattu teräspurin vs. perinteiset kuumavalssatut profiilit
- Kuinka sinun pitäisi valita oikea purin?
- Kuinka kylmämuovattua teräspuriinia valmistetaan?
- Mitä tulee ottaa huomioon asennuksessa?
- Mitkä laatutekijät ovat tärkeimpiä?
- Miten käyttöikää voidaan pidentää?
- Miksi valita Energet Solar?
- Usein kysytyt kysymykset
- Johtopäätös
1. Mikä on kylmämuovattu teräsvarsi?

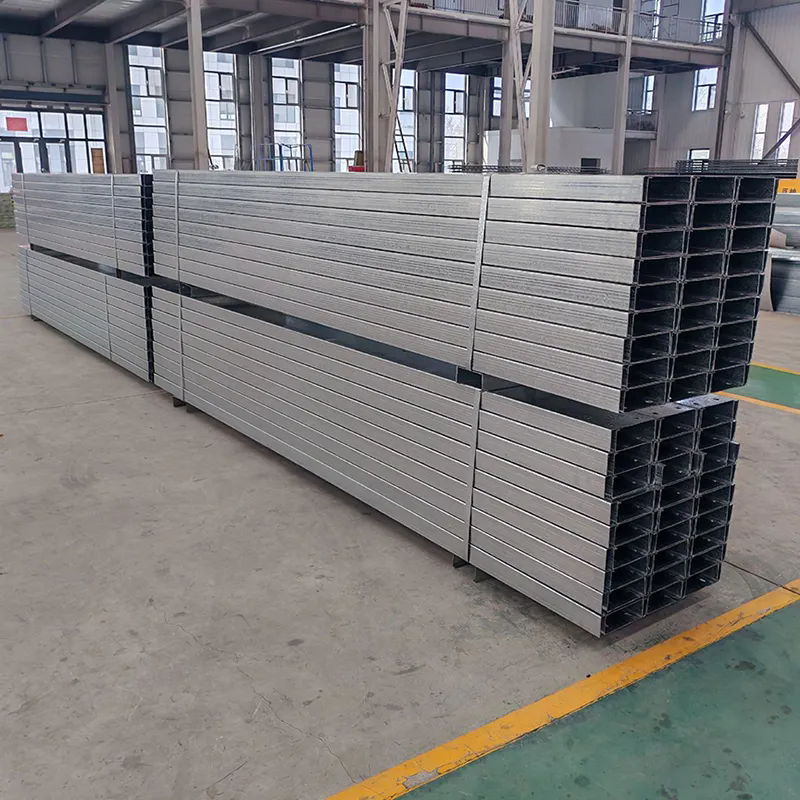

Kylmämuovattua terästä purlin on rakenneteräsosa, joka valmistetaan muotoilemalla teräsnauhaa tai -levyä tiettyyn poikkileikkausmuotoon huoneenlämpötilassa. Toisin kuin perinteiset kuumavalssatut profiilit, materiaalia ei tarvitse lämmittää korkeaan lämpötilaan ennen muovausprosessia. Sen sijaan jatkuva valssaus taivuttaa terästä vähitellen haluttuun profiiliin.
Yleisimmät profiilit ovatC- ja Z-muotoiset orret. Niiden geometria on suunniteltu tarjoamaan tehokas tasapaino rakenteen lujuuden, materiaalin kulutuksen, painon ja asennusmukavuuden välillä.
Aurinkoasennussovelluksissa orret toimivat normaalisti toissijaisina rakenneosina. Ne voivat yhdistää ensisijaiset tukiosat aurinkosähköasennuskomponentteihin samalla kun ne jakavat aurinkomoduuleista, kiskoista, kannakkeista, lumesta, tuulesta ja muista ympäristövoimista tulevan kuorman päärakennejärjestelmään.
Orren suorituskyky riippuu paljon muustakin kuin sen nimellismitoista. Materiaalin laatu, paksuus, poikkileikkauksen geometria, jänneväli, liitosmenetelmä, pinnoitusjärjestelmä, reikäjärjestely ja projektikuormat vaikuttavat kaikki lopulliseen rakenteelliseen tulokseen.
Tästä syystä halvimman teräsprofiilin ostaminen pelkän hinnan tai painon perusteella voi aiheuttaa ongelmia myöhemmin. Oikein suunniteltu orre tulee valita projektin todellisten rakenteellisten vaatimusten mukaan.
2. Kuinka Purlin-rakenne toimii?
Kylmämuovatun teräspurin tehokkuus johtuu suurelta osin sen poikkileikkauksen geometriasta. Sen sijaan, että käytettäisiin litteää teräsnauhaa, jolla on rajoitettu taivutuskestävyys, teräksestä muodostetaan syvempi rakenneprofiili.
Lisääntynyt leikkaussyvyys voi parantaa taivutuskestävyyttä asiaankuuluvan rakenneakselin ympäri ilman, että materiaalia tarvitaan suhteellisesti paljon. Suunnittelusta riippuen huulet, laipat, nauhat ja jäykistysominaisuudet voivat toimia yhdessä parantaakseen osien tehokkuutta.
Tyypillisessä aurinkorakenteessa kuormitusreitti voidaan ymmärtää seuraavasti:
- Aurinkomoduulit saavat ympäristö- ja käyttökuormituksen.
- Asennuskiskot tai tukikomponentit siirtävät nämä kuormat toissijaisiin rakenneosiin.
- Kylmämuovatut teräsorret jakavat kuormat rakennerunkoa pitkin.
- Pääpalkit ja pylväät siirtävät kuormia perustusta tai tukirakennetta kohti.
Tämä tarkoittaa, että orre ei ole eristetty komponentti. Sen mittojen ja liitosyksityiskohtien tulee toimia yhdessä muun rakenteen kanssa.
Suurissa aurinkosähköasennuksissa yhtenäiset reikien sijainnit ovat erityisen tärkeitä. Tarkka lävistys mahdollistaa pulttien, kiinnikkeiden ja muiden komponenttien oikean kohdistuksen, mikä vähentää tarpeettomia säätöjä asennuksen aikana.
3. Miksi kylmämuovattua teräspurnetta käytetään laajalti?
Nykyaikaisissa rakennusprojekteissa kiinnitetään yhä enemmän huomiota rakenteiden tehokkuuteen, asennusnopeuteen, materiaalien käyttöön ja pitkäkestoisuuteen. Kylmämuovatut teräsorret voivat täyttää useita näistä vaatimuksista samanaikaisesti.
- Tehokas rakennegeometria:Muotoillut profiilit voivat tarjota hyödyllisen taivutussuorituskyvyn ilman, että turvaudutaan liian painaviin teräsprofiileihin.
- Tarkat mitat:Jatkuva rullamuovaus voi tuottaa yhtenäisen leikkausgeometrian suurissa tuotantoerissä.
- Joustava räätälöinti:Pituus, paksuus, profiilin mitat ja reikäkuviot voidaan mukauttaa projektin vaatimusten mukaan.
- Asennuksen tehokkuus:Tehdasvalmisteiset reiät ja standardoidut mitat voivat yksinkertaistaa kenttäkokoonpanoa.
- Hyvä materiaalin käyttö:Poikkileikkausprofiili voidaan optimoida suunniteltua rakennesovellusta varten.
- Korroosiosuojaus:Galvanoidut ja kehittyneet metallipinnoitusjärjestelmät voivat parantaa ympäristöaltistuksen kestävyyttä.
- Laaja sovellusalue:Samaa yleistä orrekonseptia voidaan käyttää aurinkosähköjärjestelmissä, autokatoksissa, teollisuusrakennuksissa ja muissa teräsrakenteissa.
Nämä edut tulevat erityisen arvokkaiksi, kun projekti sisältää satoja tai tuhansia toistuvia rakenneosia. Pienet mittojen epäjohdonmukaisuudet tai asennusvaikeudet voivat tulla merkittäviksi, kun ne kerrotaan suurella paikalla.
4. Missä kylmämuovattua teräspurnetta käytetään?
Kylmämuovatut orret soveltuvat lukuisiin rakenteellisiin sovelluksiin, joissa tarvitaan tehokasta toissijaista tukea. Niiden käyttö näkyy erityisesti aurinkosähkörakentamisessa.
| Sovellus | Tyypillinen rakenteellinen rooli | Avainvaatimus |
|---|---|---|
| Maahan asennettavat aurinkoenergiaprojektit | Tukee ja yhdistää toissijaisia aurinkosähkörakenteita | Tuulenkestävyys, mittojen tasaisuus, korroosiosuojaus |
| Katon aurinkosähköjärjestelmät | Tarjoaa toissijaista tukea asennuskehyksessä | Pieni rakenteellinen paino ja luotettavat liitännät |
| Aurinkovoimaiset autokatokset | Tukee aurinkosähköjärjestelmiä teräsautokatosrakenteissa | Lujuus, kestävyys, ulkonäkö ja asennustehokkuus |
| Teollisuusrakennukset | Toimii toissijaisena teräsrunkoosana | Kantavuus ja pitkäaikainen mittavakaus |
| Yleiset teräsrakenteet | Tukee palkkeja, pylväitä, paneeleja ja muita rakenneosia | Oikea profiilin valinta ja liitossuunnittelu |
Aurinkosovelluksissa ympäristöolosuhteet ansaitsevat erityistä huomiota. Hankkeet rannikkoalueilla, alueilla, joilla on korkea kosteus tai paikoissa, jotka ovat alttiina aggressiivisille ilmasto-olosuhteille, voivat vaatia parempaa pintasuojausta verrattuna hankkeisiin kuivassa sisämaassa.
5. Kylmämuovattu teräspurin vs. perinteiset kuumavalssatut profiilit
Kylmämuovatut ja kuumavalssatut teräsosat eivät ole suoria korvikkeita kaikissa rakennesovelluksissa. Oikea valinta riippuu kuormitustilanteesta, jännevälistä, geometriasta, suunnittelustandardeista ja projektin taloudesta.
| Tekijä | Kylmämuovattua terästä purlin | Perinteinen kuumavalssattu profiili |
|---|---|---|
| Valmistusmenetelmä | Huoneenlämpöinen telanmuovaus | Korkean lämpötilan valssaus ja muotoilu |
| Profiilin joustavuus | Suuri joustavuus mukautetuissa osissa | Perustuu usein standardoituihin valssattuihin profiileihin |
| Mittasuhteinen räätälöinti | Soveltuu projektikohtaisiin mittoihin | Yleensä valitaan saatavilla olevista vakioosioista |
| Painon optimointi | Tehokas moniin toissijaisiin rakenteellisiin sovelluksiin | Voi olla edullinen raskaammille kuormituksille |
| Tyypillinen sovellus | Toissijainen kehystys, aurinkoasennus, kevyet teräsrakenteet | Raskaat rakennerungot ja vaativat kuormasovellukset |
Tärkeää on, että kumpikaan valmistusmenetelmä ei ole automaattisesti parempi jokaisessa projektissa. Rakennusinsinöörien tulee arvioida koko kuormapolku ja sovellettavat suunnitteluvaatimukset ennen osan valintaa.
6. Kuinka sinun pitäisi valita oikea purin?
Kylmämuovatun terässorin valitseminen tulee aloittaa teknisistä vaatimuksista suositun profiilin valitsemisen sijaan. Useita parametreja on arvioitava yhdessä.
1. Määritä mitoituskuormat
Tuuli, lumi, laitteiden kuormat, kuolleet kuormat ja muut soveltuvat voimat tulee ottaa huomioon. Aurinkoenergiaprojektit voimakkaiden tai lumisaisten alueilla voivat vaatia merkittävästi erilaisia rakenteellisia eritelmiä kuin leudoissa ilmastoissa.
2. Vahvista jänneväli ja väli
Tukien välinen etäisyys vaikuttaa suoraan taivutuskäyttäytymiseen ja taipumiseen. Profiili, joka toimii riittävästi lyhyellä jännevälillä, ei välttämättä sovellu pidemmälle tukemattomalle etäisyydelle.
3. Valitse materiaaliluokka
Yleisiä rakenneteräslaatuja voivat olla Q235B, Q355B, S235JR ja S355JR, kun taas galvanoituja rakennelaatuja, kuten S250GD, S350GD tai S420GD, voidaan harkita sovelluksesta ja sovellettavista standardeista riippuen.
4. Valitse sopiva paksuus
Paksuus vaikuttaa rakenteelliseen kapasiteettiin, painoon, valmistusvaatimuksiin ja hintaan. Paksuuden lisääminen ei aina ole taloudellisin ratkaisu, jos leikkausgeometria voidaan optimoida tehokkaammin.
5. Arvioi korroosiolle altistuminen
Galvanoitu teräs ja ZAM-tyyppiset pinnoitteet voivat parantaa pintasuojaa. Sopiva pinnoite tulee valita ilmakehän altistumisen, odotetun käyttöiän, huoltostrategian ja projektin vaatimusten mukaan.
6. Tarkista liitäntävaatimukset
Pultin reikien, raon mittojen, reikien etäisyyden, reunaetäisyyksien ja liitäntälaitteiden tulee olla yhteensopivia kiinnitysjärjestelmän kanssa. Tehdaslävistys voi olla arvokasta, kun projektissa käytetään standardoituja liitäntäasetteluja.
7. Kuinka kylmämuovattu teräspurin valmistetaan?
Luotettava orre alkaa kontrolloidusta raaka-aineesta ja vakaasta valmistusprosessista. Vaikka tarkat tuotantomenetelmät vaihtelevat valmistajittain, yleinen prosessi sisältää useita tärkeitä vaiheita.
- Raaka-aineen valmistus:Teräskelat tai -nauhat tarkastetaan laatu, mitat, pinnan kunto ja mekaaniset vaatimukset.
- Rullanmuodostus:Nauha kulkee muodostusasemien sarjan läpi, jotka asteittain luovat vaaditun C- tai Z-profiilin.
- Tarkka lävistys:Liitäntäreiät voidaan tehdä määritettyjen piirustusten ja asennuskuvion mukaan.
- Leikkaus:Jatkuva profiili leikataan haluttuun pituuteen.
- Mittatarkastus:Avainten mitat, reikien sijainnit, suoruus ja pinnan kunto tarkistetaan.
- Pinnan suojaus:Valitusta materiaalista ja valmistusreitistä riippuen korroosionkestäviä pinnoitusjärjestelmiä levitetään tai toimitetaan osana teräsmateriaalia.
- Pakkaus:Valmiit orret niputetaan ja suojataan kuljetusta ja käsittelyä varten.
Automaatio on erityisen hyödyllinen suurivolyymissa aurinkosähköprojekteissa, koska se auttaa ylläpitämään toistettavuutta. Kun projekti vaatii tuhansia samanlaisia kappaleita, vakaat tuotantotoleranssit voivat vaikuttaa merkittävästi asennuksen tehokkuuteen.
8. Mitä tulee ottaa huomioon asennuksen aikana?
Jopa korkealaatuinen orre voi toimia huonommin, jos se on asennettu väärin. Rakennusryhmien tulee noudattaa hyväksyttyjä piirustuksia ja rakennesuunnittelijan vaatimuksia hallitsemattomien kenttämuutosten tekemisen sijaan.
- Vältä turhaa leikkaamista:Rakenneosien leikkaaminen rakennustyömaalla voi muuttaa niiden suunniteltua geometriaa ja heikentää suorituskykyä.
- Vältä luvatonta porausta:Lisäreiät voivat heikentää poikkileikkauksen tehokkaita ominaisuuksia ja häiritä liitoksen suunnittelua.
- Säilytä oikea väli:Purinvälien tulee vastata hyväksyttyä rakennesuunnitelmaa.
- Käytä yhteensopivia kiinnikkeitä:Kiinnikkeiden tulee olla rakennemateriaaleihin ja ympäristöolosuhteisiin sopivia.
- Suojaa pinta:Suojapinnoitteiden naarmut ja iskuvauriot tulee korjata asianmukaisesti.
- Ohjaa veden kertymistä:Rakenteellisissa yksityiskohdissa tulee välttää olosuhteita, jotka sallivat veden jäämisen teräsosien ympärille.
- Tarkista kohdistus:Suoruus ja asento tulee tarkistaa ennen liitosten lopullista kiristämistä.
Asennuksen laatu on erityisen tärkeää aurinkosähköjärjestelmissä, koska rakennekehys voi olla alttiina tuulelle, sateelle, lämpötilan muutoksille ja auringon säteilylle useiden vuosien ajan.
9. Mitkä laatutekijät ovat tärkeimpiä?
Ostaessaan kylmämuovattua teräspurinaa ostajien tulee arvioida koko tuote sen sijaan, että keskittyisivät vain yksikköhintaan.
| Laatutekijä | Miksi sillä on merkitystä | Mitä ostajien tulee tarkistaa |
|---|---|---|
| Teräsluokka | Vaikuttaa lujuuteen ja rakenteelliseen käyttäytymiseen | Materiaaliasiakirjat ja määrätty laatu |
| Paksuus | Vaikuttaa osan kapasiteettiin ja kestävyyteen | Mitattu paksuus ja toleranssit |
| Profiilin mitat | Vaikuttaa suoraan rakenteelliseen suorituskykyyn | Verkko, laippa, huuli ja kokonaismitat |
| Reiän sijainti | Määrittää yhteyden yhteensopivuuden | Reiän halkaisija, etäisyys ja kohdistus |
| Pinnoite | Auttaa suojaamaan terästä korroosiolta | Pinnoitetyyppi, tekniset tiedot ja pinnan kunto |
| Suoruus | Vaikuttaa asennukseen ja rakenteiden kohdistukseen | Silmämääräinen ja mittatarkastus |
| Tuotannon johdonmukaisuus | Tärkeä suuren volyymin rakentamisessa | Erän tarkastus ja valmistuksen valvonta |
10. Kuinka käyttöikää voidaan pidentää?
Oikea materiaalivalinta on vasta pitkän aikavälin suorituskyvyn alku. Rakennejärjestelmä tulee myös tarkastaa määräajoin, erityisesti ankarissa olosuhteissa.
Rannikolla ja korkean kosteuden omaavissa projekteissa on kiinnitettävä huomiota pinnoitteen tilaan, liitoskohtiin, leikkausreunoihin, kertyneeseen kosteuteen ja alueisiin, joissa erilaiset metallit voivat joutua kosketuksiin.
Huoltoryhmien tulee etsiä:
- Näkyvää korroosiota tai pinnoitteen heikkenemistä.
- Suojapintojen naarmut tai mekaaniset vauriot.
- Löysät tai vaurioituneet kiinnikkeet.
- Odottamaton muodonmuutos tai paikallinen lommahdus.
- Veden kerääntyminen rakenteellisten liitosten ympärille.
- Muutokset kohdistuksessa tai rakennegeometriassa.
Varhaisessa tarkastuksessa voidaan havaita pienet ongelmat ennen kuin niistä kehittyy kalliita rakenne- tai kunnossapitoongelmia. Tarkastusvälin tulee heijastaa projektin ympäristöä, altistustasoa, suunnitteluvaatimuksia ja huoltosuunnitelmaa.
11. Miksi valita Energet Solar?
Energet Solartarjoaa Cold Formed Steel Purlin -ratkaisuja aurinkosähköasennusjärjestelmiin ja teräsrakenteisiin, mukaan lukien C- ja Z-muotoiset profiilit. Sen tuotevalikoima tukee sekä standardivaatimuksia että projektikohtaisia kokoonpanoja.
Saatavilla olevia teknisiä tietoja voidaan mukauttaa eri parametrien mukaan, kuten pituus, leveys, korkeus, paksuus, materiaalilaatu, pinnoite ja lävistysjärjestely. Tämä joustavuus on hyödyllinen EPC-urakoitsijoille, aurinkokiinnitysjärjestelmien valmistajille, jakelijoille ja projektien kehittäjille, jotka tarvitsevat rakenneosia, jotka vastaavat heidän olemassa olevaa järjestelmäsuunnitteluaan.
Tyypilliset tuotemitat voidaan konfiguroida projektin vaatimusten mukaan, edustavat vaihtoehdot kattavat pituudet noin 1 000 - 6 000 mm, leveydet noin 40 - 80 mm, korkeudet noin 50 - 220 mm ja paksuudet noin 1,8 - 3,0 mm. Lopulliset tekniset tiedot tulee aina vahvistaa teknisiä laskelmia ja projektipiirustuksia vastaan.
Energet Solar korostaa myös tuotannon johdonmukaisuutta prosesseilla, kuten rullamuovaus, automatisoitu lävistys, tarkkuusleikkaus, mittatarkastus ja laadunvalvonta. Räätälöityissä projekteissa tuotanto voidaan koordinoida teknisten piirustusten ja määritettyjen liitäntävaatimusten mukaisesti.
Kansainvälisissä aurinkoprojekteissa tämän tyyppinen valmistuksen joustavuus voi auttaa vähentämään paikan päällä tehtävän muutostarvetta ja tekemään komponenttien integroinnista ennakoitavamman.
12. Usein kysytyt kysymykset
Q1: Mikä on kylmämuovatun terässorin päätarkoitus?
Kylmämuovattua teräspurinaa käytetään yleensä toissijaisena rakenneosana tukemaan ja jakamaan kuormia teräsrakenteissa. Aurinkosähköjärjestelmissä se voi yhdistää ensisijaiset rakenneosat aurinkokiinnityskomponentteihin ja auttaa tukemaan moduuliryhmää.
Q2: Ovatko C- ja Z-orret keskenään vaihdettavissa?
Ei välttämättä. Niiden poikkileikkauksen geometria ja liitosominaisuudet vaihtelevat, joten sopiva profiili tulee valita rakennesuunnittelun, jännevälin, kuormitusolosuhteiden ja liitosjärjestelyn mukaan.
Kysymys 3: Voidaanko kylmämuovattuja terässorreja muokata?
Kyllä. Valmistajan tuotantokapasiteetista riippuen mitat, pituudet, paksuudet, reikäkuviot ja muut tekniset tiedot voidaan räätälöidä suunnittelupiirustusten ja projektivaatimusten mukaan.
Q4: Soveltuvatko kylmämuovatut terässorret aurinkovoimaloihin?
Kyllä. Niitä voidaan soveltaa laajalti maahan asennetuissa aurinkosähköjärjestelmissä, katolla olevissa aurinkorakenteissa, aurinkoautokatoksissa ja muissa aurinkosähkön tukisovelluksissa, kun osa on suunniteltu oikein projektin kuormituksille ja ympäristöolosuhteille.
Q5: Mikä pinnoite sopii ulkokäyttöön?
Kuumasinkittyjä ja kehittyneitä sinkki-alumiini-magnesiumpinnoitusjärjestelmiä harkitaan yleisesti ulkoterässovelluksissa. Sopiva vaihtoehto riippuu ympäristöaltistumisesta, vaaditusta käyttöiästä, projektin spesifikaatioista ja sovellettavista standardeista.
Q6: Voidaanko orretta porata tai leikata asennuksen aikana?
Suunnittelemattomia kentän muutoksia tulee yleensä välttää. Leikkaus tai poraus voi muuttaa suunniteltuja profiiliominaisuuksia ja heikentää korroosiosuojausta. Kaikkien muutosten tulee noudattaa hyväksyttyjä teknisiä ohjeita.
Q7: Mitä tietoja minun tulee antaa, kun pyydän tarjousta?
Hyödyllisiä tietoja ovat tarvittava profiili, mitat, paksuus, teräslaatu, pinnoitteen erittely, pituus, reikäkuvio, määrä, käyttökohde, projektin sijainti ja saatavilla olevat tekniset piirustukset. Täydellisten tietojen antaminen antaa toimittajalle mahdollisuuden suositella sopivampaa kokoonpanoa.
Q8: Kuinka voin vähentää asennusongelmia orreilla?
Käytä tarkkoja piirustuksia, yhdenmukaisia mittoja, oikein sijoitettuja tehdasreikiä, yhteensopivia kiinnikkeitä ja selkeästi määriteltyjä asennusmenetelmiä. Yhteystietojen vahvistaminen ennen tuotantoa voi estää monia kenttäongelmia.
13. Johtopäätös
Kylmämuovattua terästä purlinista on tullut tärkeä rakenneratkaisu nykyaikaisiin aurinkokiinnitysjärjestelmiin ja kevyeen teräsrakenteeseen, koska se yhdistää tehokkaan profiilin geometrian, mittojen yhtenäisyyden, räätälöinnin joustavuuden ja käytännölliset asennusedut.
Oikean orren valinta ei kuitenkaan ole vain C- tai Z-profiilin valinta. Projektin kuormat, jänneväli, etäisyys, materiaalilaatu, paksuus, korroosioympäristö, liitossuunnittelu, valmistustoleranssit ja asennusolosuhteet on otettava huomioon yhdessä.
Suurissa aurinkosähköprojekteissa näistä yksityiskohdista tulee vieläkin tärkeämpiä, koska tuhansien rakenteellisten komponenttien on ehkä toimittava yhdessä pitkäaikaisessa ympäristöaltistuksessa. Hyvin suunniteltu ja oikein valmistettu orrejärjestelmä voi auttaa parantamaan rakenteellista luotettavuutta ja samalla vähentämään tarpeetonta materiaalinkulutusta ja asennusvaikeuksia.
Räätälöityjen kylmämuovattujen teräspurlin valmistus, tekninen tuki ja tuotantoominaisuudet aurinkoasennussovelluksiin,Energet Solarvoi auttaa asiakkaita kehittämään käytännöllisiä rakenteellisia ratkaisuja projektiensa vaatimuksiin. Jos suunnittelet aurinkokiinnitysjärjestelmää, teräsrunkoprojektia tai räätälöityä rakennesovellusta,ota meihin yhteyttätänään keskustellaksesi piirustuksistasi, teknisistä tiedoistasi, pinnoitusvaatimuksistasi, määristä ja toimitustarpeistasi.
